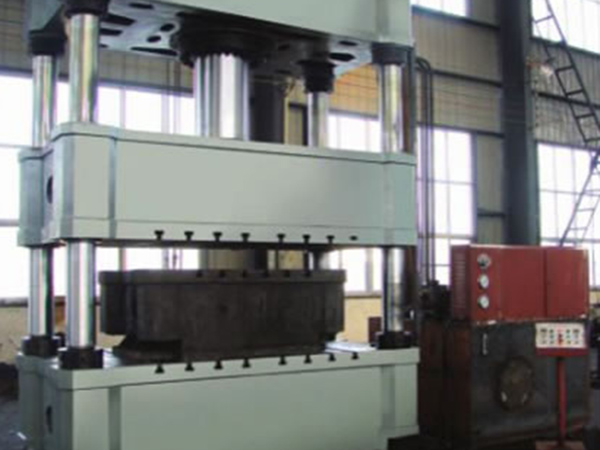

مكبس هيدروليك
Hydraulic Press
مكبس هيدروليك
Hydraulic Press
المكبس الهيدروليكي هو آلة تستخدم السائل كوسيط تشغيل لنقل الطاقة وتحقيق عملية محددة. وبصرف النظر عن تشكيل الصفائح، يتم استخدام المكبس الهيدروليكي أيضاً في التسوية، التركيب، القولبة، كبس الصفائح، ثني الصفائح، واستقامة الصفائح، والخ. يتم تصنيف المكابس الهيدروستاتيكية لشركة Chaoli إلى مكابس مياه ومكابس زيت: الآلات التي تستخدم سائل الماء كوسيط تشغيل تسمى مكابس المياه والآلات التي تستخدم الزيت ليكون وسيط التشغيل هي مكابس الزيت. يشار في العادة إلى نوع المكبس الهيدروستاتيكي بواسطة قوة التشغيل الاسمية (كيلو نيوتن) أو الحمولة الاسمية (طن). يتم استخدام مكبس الماء عموماً في التشكيل بالطرق للألواح بسبب حمولتها الكبيرة.
يجب أن يكون هيكل المكبس الهيدروليكي أكثر إحكاماً مع لفات أقل وقطر لفة أكبر وقوة أكبر (العرض بدون تغيير) لمعالجة الصفائح السميكة، والعكس صحيح. يتم ترتيب الأسطوانات الحاملة (البكرات) خارج بكرات العمل العلوية والسفلية لتشكيل هيكل مجموعة البكرات. تتكون المكبس الهيدروليكي ذات أربع أعمدة هذه بشكل عام من جزء التشغيل والمحرك ووحدة التحكم الكهربائية.
المواصفات الفنية للمكبس الهيدروليكي
مكبس هيدروليك 400 كيلو نيوتن
| الموديل | ||
| الضغط الاسمي (kN) | 400 | |
| قوة القاذف (kN) | 12 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 400 | |
| أقصى شوط لمكبس القذف (mm) | 150 | |
| ارتفاع الفتح (mm) | 600 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 10 | |
| الرجوع (mm/s) | 52 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 500 |
| العرض (mm) | 460 | |
| الأبعاد الكلية للآلة | الطول (mm) | 1800 |
| العرض (mm) | 1200 | |
| الإرتفاع (mm) | 2600 | |
| قدرة المحرك (kw) | 4 | |
| الموديل | ||
| الضغط الاسمي (kN) | 630 | |
| قوة القاذف (kN) | 190 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 500 | |
| أقصى شوط لمكبس القذف (mm) | 160 | |
| ارتفاع الفتح (mm) | 700 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 25 | |
| الرجوع (mm/s) | 80 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 560 |
| العرض (mm) | 500 | |
| الأبعاد الكلية للآلة | الطول (mm) | 2400 |
| العرض (mm) | 1400 | |
| الإرتفاع (mm) | 3100 | |
| قدرة المحرك (kw) | 7.5 | |
| الموديل | |||
| الضغط الاسمي (kN) | 1000 | 1000 | |
| قوة القاذف (kN) | 190 | 400 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | 25 | |
| أقصى شوط إنزلاقي (mm) | 600 | 600 | |
| أقصى شوط لمكبس القذف (mm) | 200 | 200 | |
| ارتفاع الفتح (mm) | 900 | 900 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 | 120 |
| التشغيل (mm/s) | 10 | 16 | |
| الرجوع (mm/s) | 50 | 80 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 720 | 750 |
| العرض (mm) | 580 | 640 | |
| الأبعاد الكلية للآلة | الطول (mm) | 2500 | 2700 |
| العرض (mm) | 1500 | 1700 | |
| الإرتفاع (mm) | 3150 | 3400 | |
| قدرة المحرك (kw) | 7.5 | 11 | |
| الموديل | ||
| الضغط الاسمي (kN) | 1600 | |
| قوة القاذف (kN) | 400 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 700 | |
| أقصى شوط لمكبس القذف (mm) | 250 | |
| ارتفاع الفتح (mm) | 1000 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 120 |
| التشغيل (mm/s) | 10 | |
| الرجوع (mm/s) | 50 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 1000 |
| العرض (mm) | 800 | |
| الأبعاد الكلية للآلة | الطول (mm) | 2700 |
| العرض (mm) | 1700 | |
| الإرتفاع (mm) | 3400 | |
| قدرة المحرك (kw) | 11 | |
| الموديل | ||
| الضغط الاسمي (kN) | 2000 | |
| قوة القاذف (kN) | 4000 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 700 | |
| أقصى شوط لمكبس القذف (mm) | 250 | |
| ارتفاع الفتح (mm) | 1100 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 12 | |
| الرجوع (mm/s) | 80 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 1000 |
| العرض (mm) | 900 | |
| الأبعاد الكلية للآلة | الطول (mm) | 2825 |
| العرض (mm) | 1500 | |
| الإرتفاع (mm) | 3725 | |
| قدرة المحرك (kw) | 15 | |
| الموديل | ||
| الضغط الاسمي (kN) | 3150 | |
| قوة القاذف (kN) | 630 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 800 | |
| أقصى شوط لمكبس القذف (mm) | 300 | |
| ارتفاع الفتح (mm) | 1200 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 12 | |
| الرجوع (mm/s) | 60 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 1250 |
| العرض (mm) | 1200 | |
| الأبعاد الكلية للآلة | الطول (mm) | 3235 |
| العرض (mm) | 1500 | |
| الإرتفاع (mm) | 4295 | |
| قدرة المحرك (kw) | 18.5 | |
| الموديل | ||
| الضغط الاسمي (kN) | 4000 | |
| قوة القاذف (kN) | 630 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 800 | |
| أقصى شوط لمكبس القذف (mm) | 300 | |
| ارتفاع الفتح (mm) | 1300 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 12 | |
| الرجوع (mm/s) | 45 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 1250 |
| العرض (mm) | 1200 | |
| الأبعاد الكلية للآلة | الطول (mm) | 3235 |
| العرض (mm) | 1500 | |
| الإرتفاع (mm) | 4500 | |
| قدرة المحرك (kw) | 22 | |
| الموديل | |||
| الضغط الاسمي (kN) | 5000 | 5000 | |
| قوة القاذف (kN) | 1000 | 1000 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | 25 | |
| أقصى شوط إنزلاقي (mm) | 900 | 900 | |
| أقصى شوط لمكبس القذف (mm) | 350 | 350 | |
| ارتفاع الفتح (mm) | 1500 | 1500 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 | 100 |
| التشغيل (mm/s) | 12 | 12 | |
| الرجوع (mm/s) | 80 | 80 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 1400 | 2200 |
| العرض (mm) | 1400 | 1400 | |
| الأبعاد الكلية للآلة | الطول (mm) | 4060 | 6500 |
| العرض (mm) | 1800 | 1800 | |
| الإرتفاع (mm) | 4995 | 4740 | |
| قدرة المحرك (kw) | 37 | 37 | |
| الموديل | ||
| الضغط الاسمي (kN) | 6300 | |
| قوة القاذف (kN) | 1000 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 900 | |
| أقصى شوط لمكبس القذف (mm) | 350 | |
| ارتفاع الفتح (mm) | 1500 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 12 | |
| الرجوع (mm/s) | 50 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 1500 |
| العرض (mm) | 1500 | |
| الأبعاد الكلية للآلة | الطول (mm) | 4200 |
| العرض (mm) | 2000 | |
| الإرتفاع (mm) | 5600 | |
| قدرة المحرك (kw) | 45 | |
| الموديل | ||
| الضغط الاسمي (kN) | 8000 | |
| قوة القاذف (kN) | 1600 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 900 | |
| أقصى شوط لمكبس القذف (mm) | 450 | |
| ارتفاع الفتح (mm) | 1600 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 8 | |
| الرجوع (mm/s) | 50 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 1800 |
| العرض (mm) | 1600 | |
| الأبعاد الكلية للآلة | الطول (mm) | 4800 |
| العرض (mm) | 4000 | |
| الإرتفاع (mm) | 6000 | |
| قدرة المحرك (kw) | 45 | |
| الموديل | ||
| قوة القاذف (kN) | 1600 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 900 | |
| أقصى شوط لمكبس القذف (mm) | 450 | |
| ارتفاع الفتح (mm) | 1600 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 80 |
| التشغيل (mm/s) | 10 | |
| الرجوع (mm/s) | 50 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 2000 |
| العرض (mm) | 1800 | |
| الأبعاد الكلية للآلة | الطول (mm) | 5200 |
| العرض (mm) | 4300 | |
| الإرتفاع (mm) | 6450 | |
| قدرة المحرك (kw) | 60 | |
| الموديل | ||
| الضغط الاسمي (kN) | 12500 | |
| قوة القاذف (kN) | 2000 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 900 | |
| أقصى شوط لمكبس القذف (mm) | 450 | |
| ارتفاع الفتح (mm) | 1600 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 80 |
| التشغيل (mm/s) | 8 | |
| الرجوع (mm/s) | 50 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 2000 |
| العرض (mm) | 1800 | |
| الأبعاد الكلية للآلة | الطول (mm) | 5200 |
| العرض (mm) | 4300 | |
| الإرتفاع (mm) | 6450 | |
| قدرة المحرك (kw) | 60 | |
| الموديل | ||
| الضغط الاسمي (kN) | 16000 | |
| قوة القاذف (kN) | 2000 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 1000 | |
| أقصى شوط لمكبس القذف (mm) | 300 | |
| ارتفاع الفتح (mm) | 1800 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 10 | |
| الرجوع (mm/s) | 80 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 2400 |
| العرض (mm) | 2000 | |
| الأبعاد الكلية للآلة | الطول (mm) | 6500 |
| العرض (mm) | 4500 | |
| الإرتفاع (mm) | 6500 | |
| قدرة المحرك (kw) | ≈120 | |
| الموديل | ||
| الضغط الاسمي (kN) | 20000 | |
| قوة القاذف (kN) | 2000 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 1200 | |
| أقصى شوط لمكبس القذف (mm) | 300 | |
| ارتفاع الفتح (mm) | 2000 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 10 | |
| الرجوع (mm/s) | 70 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 2500 |
| العرض (mm) | 2000 | |
| الأبعاد الكلية للآلة | الطول (mm) | 6500 |
| العرض (mm) | 4500 | |
| الإرتفاع (mm) | 6800 | |
| قدرة المحرك (kw) | ≈145 | |
| الموديل | ||
| الضغط الاسمي (kN) | 25000 | |
| قوة القاذف (kN) | 2500 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 900 | |
| أقصى شوط لمكبس القذف (mm) | 450 | |
| ارتفاع الفتح (mm) | 1800 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 10 | |
| الرجوع (mm/s) | 60 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 2500 |
| العرض (mm) | 2380 | |
| الأبعاد الكلية للآلة | الطول (mm) | 6600 |
| العرض (mm) | 4500 | |
| الإرتفاع (mm) | 8450 | |
| قدرة المحرك (kw) | ≈145 | |
| الموديل | ||
| الضغط الاسمي (kN) | 30000 | |
| قوة القاذف (kN) | 2500 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 1200 | |
| أقصى شوط لمكبس القذف (mm) | 450 | |
| ارتفاع الفتح (mm) | 1800 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 120 |
| التشغيل (mm/s) | 10 | |
| الرجوع (mm/s) | 80 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 4000 |
| العرض (mm) | 2500 | |
| الأبعاد الكلية للآلة | الطول (mm) | 9000 |
| العرض (mm) | 4600 | |
| الإرتفاع (mm) | 10000 | |
| قدرة المحرك (kw) | ≈180 | |
| الموديل | ||
| الضغط الاسمي (kN) | 35000 | |
| قوة القاذف (kN) | 3150 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 1200 | |
| أقصى شوط لمكبس القذف (mm) | 450 | |
| ارتفاع الفتح (mm) | 2500 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 120 |
| التشغيل (mm/s) | 10 | |
| الرجوع (mm/s) | 100 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 4000 |
| العرض (mm) | 1500 | |
| الأبعاد الكلية للآلة | الطول (mm) | 8000 |
| العرض (mm) | 2500 | |
| الإرتفاع (mm) | 11000 | |
| قدرة المحرك (kw) | ≈250 | |
| الموديل | ||
| الضغط الاسمي (kN) | 40000 | |
| قوة القاذف (kN) | 4000 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 900 | |
| أقصى شوط لمكبس القذف (mm) | 360 | |
| ارتفاع الفتح (mm) | 1500 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 8 | |
| الرجوع (mm/s) | 60 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 5000 |
| العرض (mm) | 1600 | |
| الأبعاد الكلية للآلة | الطول (mm) | 12100 |
| العرض (mm) | 3700 | |
| الإرتفاع (mm) | 7650 | |
| قدرة المحرك (kw) | ≈350 | |
| الموديل | ||
| الضغط الاسمي (kN) | 50000 | |
| قوة القاذف (kN) | 8000 | |
| أقصى ضغط هيدروليكي (MPa) | 25 | |
| أقصى شوط إنزلاقي (mm) | 900 | |
| أقصى شوط لمكبس القذف (mm) | 350 | |
| ارتفاع الفتح (mm) | 1500 | |
| سرعة انزلاق شريط المنزلاق | التحرك للأسفل بدون تحميل (mm/s) | 100 |
| التشغيل (mm/s) | 8 | |
| الرجوع (mm/s) | 80 | |
| البعد الفعال لطاولة العمل | الطول (mm) | 5000 |
| العرض (mm) | 1600 | |
| الأبعاد الكلية للآلة | الطول (mm) | 12100 |
| العرض (mm) | 3700 | |
| الإرتفاع (mm) | 7850 | |
| قدرة المحرك (kw) | ≈450 | |
