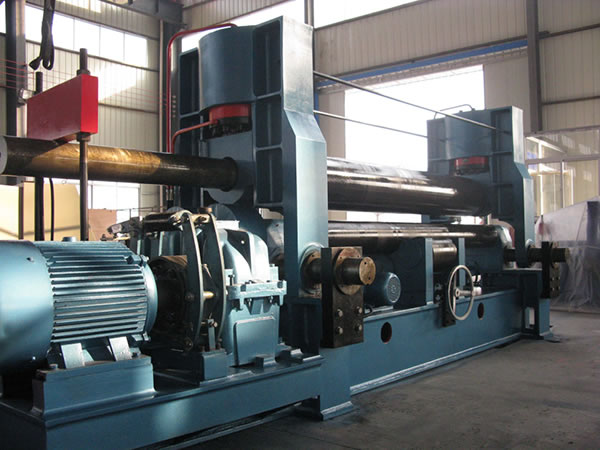

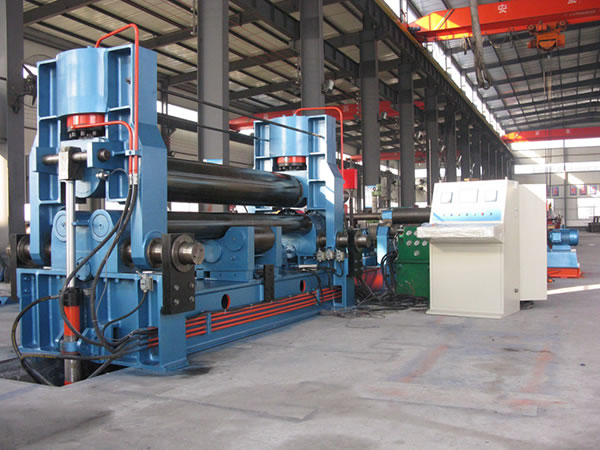

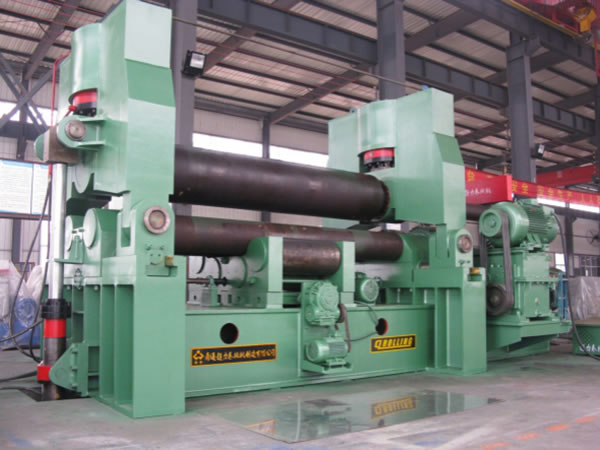

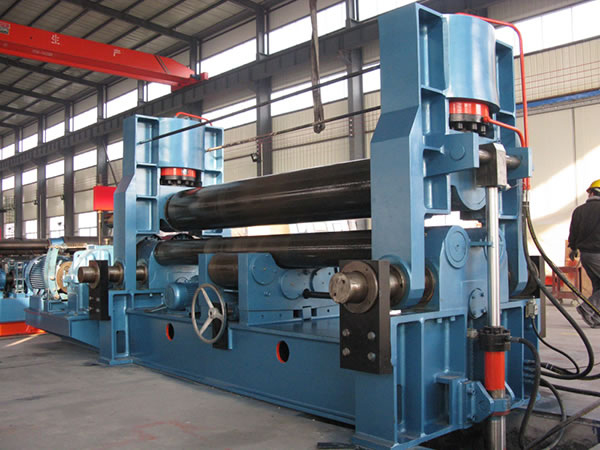

ماكينة لف وثني الألواح المعدنية ذات أسطوانة علوية متحركة (من 2 إلى 6 م)
Upper Roller Metal Plate Rolling and Bending Machine
يتميز هذا النوع من ماكينات لف الصفائح ذات الأسطوانات العلوية الشاملة بقدرتها على ثني الصفائح مسبقاً ويمكن للأسطوانة العلوية أن تتحرك إما رأسياً أو أفقياً. عندما يتم وضع الزيت الهيدروليكي الموجود في الأسطوانات الهيدروليكية على طرفي الأسطوانات العلوية على المكابس، فإن الأسطوانة ستتحرك رأسياً للضغط على اللوح وتشوهها. سوف يتم تحقيق عملية الثني المسبق على اللوح من خلال الحركة الأفقية للأسطوانة العلوية والتي يتم تشغيلها بواسطة محرك ومخفض السرعة. باعتبارها أجزاء تشغيل رئيسية، تم تصميم كل من الأسطوانات السفلية لأداء حركة دورانية لتوفير عزم الدوران للوح الدرفلة.
يمكن لآلة اللف الشاملة للأسطوانة العلوية أن تقوم بثني أطراف اللوح مسبقاً مع التحميل لمرة واحدة. يمكنها درفلة قطع العمل الأسطوانية والمخروطية والقوسية وأنواع أخرى. لتحسين القدرة الإنتاجية قمنا باستخدام نظام PLC لآلة ثني الصفائح هذه.
يتم تشكيل الأسطوانات القياسية باستخدام سبائك الفولاذ 42CrMo وخضعت لمعالجة حرارية عالية التردد عند HRC45 أو أعلى للحصول على أقصى صلابة للسطح. خاصة على الأسطوانة العلوية، فهي تأتي بتصميم محدب للتعويض أثناء الدرفلة.
البارمترات الفنية لآلة ثني الألواح الشاملة للأسطوانة العلوية
ماكينة لف الألواح المعدنية ذات ثلاث أسطوانات 2000 مم
| الموديل | الضغط على الأسطوانة العلوية (t) | أقصى سمك للوح | عرض اللوح (mm) | قطر الأسطوانة العلوية (mm) | قطر الأسطوانة السفلية (mm) | المسافة المركزية (mm) | القدرة (kw) | |||
| الثني المسبق (mm) | المركز (mm) | قدرة التدوير | قدرة المضخة الهيدروليكية | قدرة الحركة | ||||||
|
|
75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 11 |
| الموديل | الضغط على الأسطوانة العلوية (t) | أقصى سمك للوح | عرض اللوح (mm) | قطر الأسطوانة العلوية (mm) | قطر الأسطوانة السفلية (mm) | المسافة المركزية (mm) | القدرة (kw) | |||
| الثني المسبق (mm) | المركز (mm) | قدرة التدوير | قدرة المضخة الهيدروليكية | قدرة الحركة | ||||||
|
|
75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 11 |
|
|
100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
|
|
130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
|
|
160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
|
|
190 | 20 | 25 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 |
|
|
230 | 25 | 30 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 |
|
|
270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 |
|
|
320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 |
|
|
380 | 35 | 40 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 |
|
|
430 | 40 | 45 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 |
|
|
610 | 50 | 60 | 2500 | 620 | 360 | 650 | 75 | 30 | 15 |
| الموديل | الضغط على الأسطوانة العلوية (t) | أقصى سمك للوح | عرض اللوح (mm) | قطر الأسطوانة العلوية (mm) | قطر الأسطوانة السفلية (mm) | المسافة المركزية (mm) | القدرة (kw) | |||
| الثني المسبق (mm) | المركز (mm) | قدرة التدوير | قدرة المضخة الهيدروليكية | قدرة الحركة | ||||||
|
|
75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 11 |
|
|
100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
|
|
130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
|
|
160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 |
|
|
190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 |
|
|
230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 |
|
|
270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 |
|
|
320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 |
|
|
380 | 32 | 35 | 3000 | 500 | 275 | 460 | 45 | 22 | 5.5 |
|
|
540 | 40 | 45 | 3000 | 590 | 340 | 610 | 55 | 22 | 11 |
|
|
430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 |
|
|
610 | 45 | 55 | 3000 | 620 | 360 | 650 | 75 | 30 | 15 |
|
|
690 | 50 | 60 | 3000 | 650 | 380 | 700 | 75 | 30 | 15 |
|
|
850 | 60 | 70 | 3000 | 710 | 420 | 780 | 75 | 37 | 15 |
| الموديل | الضغط على الأسطوانة العلوية (t) | أقصى سمك للوح | عرض اللوح (mm) | قطر الأسطوانة العلوية (mm) | قطر الأسطوانة السفلية (mm) | المسافة المركزية (mm) | القدرة (kw) | |||
| الثني المسبق (mm) | المركز (mm) | قدرة التدوير | قدرة المضخة الهيدروليكية | قدرة الحركة | ||||||
|
|
160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 |
|
|
190 | 15 | 20 | 3500 | 415 | 220 | 360 | 22 | 7.5 | 4 |
|
|
230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 |
|
|
270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 |
|
|
320 | 25 | 28 | 3500 | 500 | 250 | 420 | 37 | 15 | 5.5 |
|
|
380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 |
|
|
430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 |
| الموديل | الضغط على الأسطوانة العلوية (t) | أقصى سمك للوح | عرض اللوح (mm) | قطر الأسطوانة العلوية (mm) | قطر الأسطوانة السفلية (mm) | المسافة المركزية (mm) | القدرة (kw) | |||
| الثني المسبق (mm) | المركز (mm) | قدرة التدوير | قدرة المضخة الهيدروليكية | قدرة الحركة | ||||||
|
|
270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 |
|
|
320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 |
|
|
380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 |
|
|
430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7.5 |
|
|
540 | 35 | 40 | 4000 | 630 | 340 | 610 | 55 | 22 | 11 |
|
|
610 | 40 | 45 | 4000 | 660 | 360 | 650 | 75 | 30 | 15 |
|
|
690 | 45 | 50 | 4000 | 700 | 390 | 700 | 75 | 30 | 15 |
|
|
850 | 50 | 55 | 4000 | 750 | 420 | 780 | 90 | 37 | 15 |
| الموديل | الضغط على الأسطوانة العلوية (t) | أقصى سمك للوح | عرض اللوح (mm) | قطر الأسطوانة العلوية (mm) | قطر الأسطوانة السفلية (mm) | المسافة المركزية (mm) | القدرة (kw) | |||
| الثني المسبق (mm) | المركز (mm) | قدرة التدوير | قدرة المضخة الهيدروليكية | قدرة الحركة | ||||||
|
|
610 | 32 | 40 | 5000 | 700 | 360 | 650 | 75 | 30 | 15 |
|
|
610 | 30 | 36 | 5000 | 730 | 360 | 650 | 75 | 30 | 15 |
|
|
690 | 38 | 45 | 5000 | 740 | 380 | 700 | 75 | 30 | 15 |
| الموديل | الضغط على الأسطوانة العلوية (t) | أقصى سمك للوح | عرض اللوح (mm) | قطر الأسطوانة العلوية (mm) | قطر الأسطوانة السفلية (mm) | المسافة المركزية (mm) | القدرة (kw) | |||
| الثني المسبق (mm) | المركز (mm) | قدرة التدوير | قدرة المضخة الهيدروليكية | قدرة الحركة | ||||||
|
|
600 | 35 | 40 | 6000 | 760 | 380 | 700 | 75 | 30 | 15 |
خصائص ماكينة ثني الصفائح الشاملة القياسية
خصائص معدات درفلة الألواح الاختيارية
