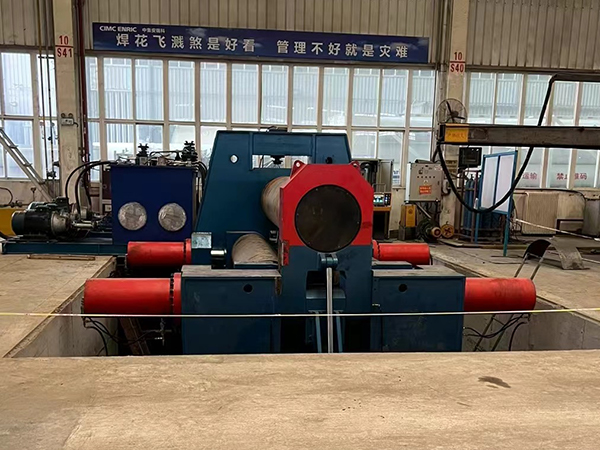

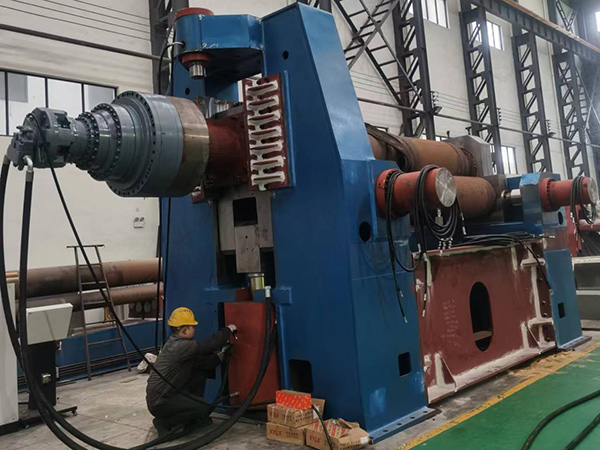

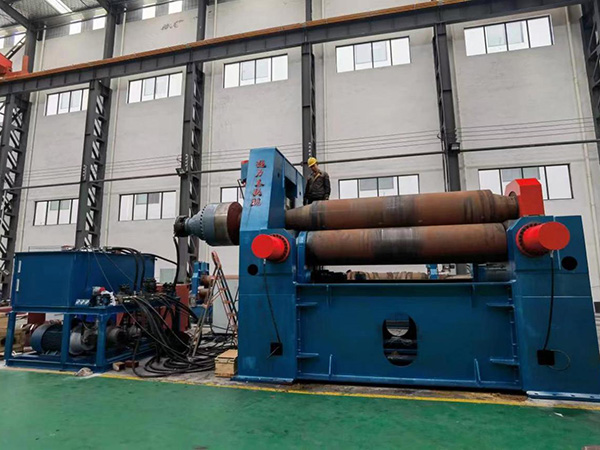

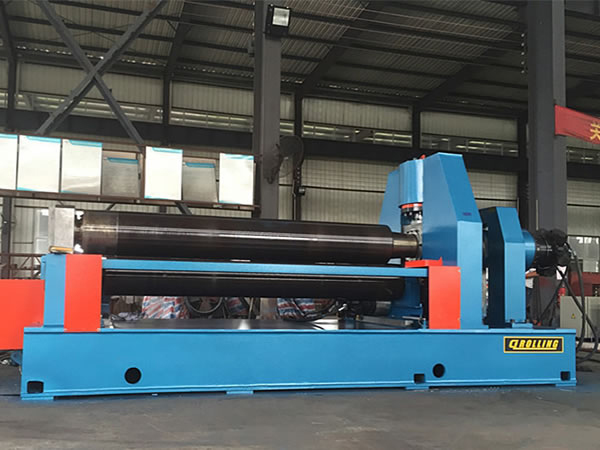

ماكينة لف وثني الألواح المعدنية الأفقية ذات ثلاث أسطوانات (من 2 إلى 3 م)
3-Roll Horizontal Plate Rolling and Bending Machine

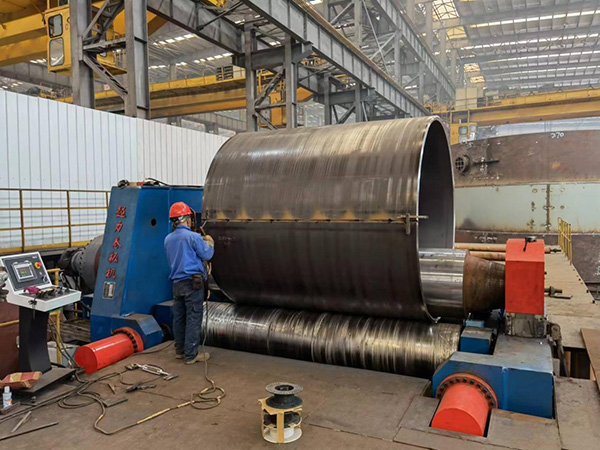

إن آلة ثني اللوحة القابلة للضبط قادرة على أداء الثني المسبق على أطراف اللوحة ولف اللوحة المعدنية إلى شكل محدد مع التحميل مرة واحدة دون عكسها. أسطوانتها الثلاثة كلها عبارة عن أسطوانات التشغيل، مع كل من الحركة الرأسية للأسطوانة العلوية والحركة الأفقية للأسطوانتين سفليتين يتم تشغيلهما هيدروليكياً. يتم التحكم في الحركة الرأسية بواسطة الكمبيوتر ويتم عرضها على الشاشة، مما يسمح بعملية التسوية التلقائية، مع دقة مزامنة تبلغ ±0.2 مم. يتم تحقيق إمالة وإعادة ضبط جسم المحمل لمعدات ثني الصفائح القابلة للضبط ذات 3 أسطوانات هيدروليكياً. يتم ترتيب هيكل التوازن في ذيل الأسطوانة العلوية لسهولة تفريغ قطع العمل المدرفلة والأجزاء الأسطوانية.
إن ماكينة لف الألواح الأفقية القابلة للضبط مناسبة لتصنيع قطع العمل الأسطوانية والقوسية والمخروطية في مجالات الطاقة والنقل والبترول والكيماويات والغلايات وبناء السفن والطاقة الكهرومائية والهياكل المعدنية.
| أقصى سمك للدلفنة (mm) | أقصى عرض للدلفنة (mm) | حد الخضوع الألواح المعدنية (Mpa) | سرعة الدلفنة (m/min) | قطر الأسطوانة العلوية (mm) | قدرة المحرك الرئيسي (kW) |
| 12 | 2000 | 245 | 5 | 240 | 11 |
| أقصى سمك للدلفنة (mm) | أقصى عرض للدلفنة (mm) | حد الخضوع الألواح المعدنية (Mpa) | سرعة الدلفنة (m/min) | قطر الأسطوانة العلوية (mm) | قدرة المحرك الرئيسي (kW) |
| 6 | 2500 | 245 | 5 | 190 | 5.5 |
| 20 | 2500 | 245 | 4.5 | 340 | 15 |
| 25 | 2500 | 245 | 4.5 | 380 | 22 |
| 30 | 2500 | 245 | 4.5 | 460 | 30 |
| 40 | 2500 | 245 | 4.5 | 500 | 37 |
| أقصى سمك للدلفنة (mm) | أقصى عرض للدلفنة (mm) | حد الخضوع الألواح المعدنية (Mpa) | سرعة الدلفنة (m/min) | قطر الأسطوانة العلوية (mm) | قدرة المحرك الرئيسي (kW) |
| 12 | 3000 | 245 | 4.5 | 280 | 11 |
| 30 | 3000 | 245 | 4.5 | 480 | 37 |
| 40 | 3000 | 245 | 4 | 600 | 45 |
| 45 | 3000 | 245 | 4 | 620 | 45 |
| 55 | 3000 | 245 | 4 | 630 | 55 |
| 60 | 3000 | 245 | 4 | 670 | 55 |
| 70 | 3000 | 245 | 4 | 730 | 75 |
| 75 | 3000 | 245 | 4 | 750 | 75 |
| 80 | 3000 | 245 | 4 | 780 | 75 |
| 100 | 3000 | 245 | 4 | 840 | 90 |
| 120 | 3000 | 245 | 4 | 920 | 110 |
- يتم تشكيل اللفات المقواة بالحث من الفولاذ الكربوني عالي الشد. يتم إعطاؤها معالجة حرارية ثم يتم إخضاعها للتحكم الهيكلي غير الأتلافي
- يتم اعتماد العرض الرقمي لجميع الأسطوانات
- إطار ثقيل ملحوم من الفولاذ عالي التحمل بدون إجهاد
- تتم جميع عمليات التحكم باستخدام وحدة تحكم مستقلة
- يتم استخدام نهاية السقوط الهيدروليكية لسهولة إزالة الأسطوانة
- يتم التحكم في تعديل الحركة والتوازي للأسطوانات من خلال اللوح
- يتم ضبط الدعامات الجانبية والمركزية لأقطار الصفائح المعدنية الكبيرة
- الأسطوانات المصقولة
- مرفق الأسطوانات المخروطية
- طاولة تغذية المواد
- لوح التحكم المتنقلة
- نظام التبريد بالزيت
- نظام التزييت الآلي
