3-Roll Hydraulic Plate Bending Machine

تتفوق آلات لف الألواح المعدنية الهيدروليكية ذات ثلاث أسطوانات لدينا في تحويل الألواح إلى أشكال أسطوانية وقوسية ومخروطية، مما يوفر تنوع لا مثيل له عبر مجموعة من التطبيقات. تتضمن مجموعة ماكينات ثني الصفائح الهيدروليكية ذات 3 بكرات الموديلات الثلاثة التالية:

ماكينة لف الألواح المعدنية الهيدروليكية ذات 3 أسطوانات فئة W11S

طلب سعر الآن

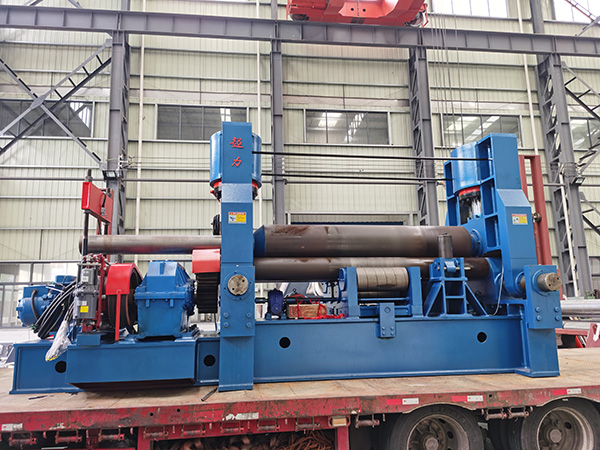

ماكينة لف الألواح المعدنية الهيدروليكية ذات 3 أسطوانات فئة W11S

آلات لف الألواح المعدنية الهيدروليكية ذات ثلاث أسطوانات تتميز بأسطوانة علوية قادرة على التحرك رأسياً وأفقياً، مما يوفر عمليات ثني دقيقة دون تعديلات على الأسطوانة السفلية، والتي تكون ثابتة ودوارة فقط. يسمح هذا التصميم الفريد بتموضع غير متماثل للأسطوانة العلوية بالنسبة للأسطوانة السفلية، مما يسهل عمليات ما قبل الثني من خلال الحركة الأفقية. يتم تشغيل عملية الدرفلة بواسطة محرك كهربائي ومخفض، مما يؤدي إلى تشغيل الأسطوانيتين السفليتين، في حين يعمل إطار التقليب على النظام الهيدروليكي. يتم تشغيل الحركات الرأسية للأسطوانة العلوية هيدروليكياً، مع التعامل بفضل عمليات الضبط الأفقية ميكانيكياً، مما يضمن ثني الصفائح المعدنية بكفاءة ودقة.

المواصفات

الموديل	ضغط الأسطوانة العلوية (ton)	أقصى سمك للوح		عرض اللوح	قطر الأسطوانة العلوية (mm)	قطر الأسطوانة السفلية (mm)	المسافة المركزية (mm)	قدرة المحرك (kW)
الموديل	ضغط الأسطوانة العلوية (ton)	الثني المسبق (mm)	المركز (mm)	عرض اللوح	قطر الأسطوانة العلوية (mm)	قطر الأسطوانة السفلية (mm)	المسافة المركزية (mm)	التدوير	الهيدروليك	العمود
W11S-15×2000	75	12	15	2000	255	150	245	7.5	4	1.1
W11S-14×2500	75	10	14	2500	270	150	245	7.5	4	1.1
W11S-13×3000	75	9	13	3000	290	150	245	7.5	4	1.1
W11S-17×2500	100	13	17	2500	300	165	270	15	5.5	1.5
W11S-15×3000	100	11	15	3000	325	165	270	15	5.5	1.5
W11S-20×2500	130	16	20	2500	330	180	300	15	5.5	2.2
W11S-18×3000	130	14	18	3000	350	180	300	15	5.5	2.2
W11S-22×2500	160	18	22	2500	360	200	330	18.5	7.5	2.2
W11S-20×3000	160	16	20	3000	375	200	330	18.5	7.5	2.2
W11S-18×3500	160	14	18	3500	390	200	330	18.5	7.5	2.2
W11S-25×2500	190	20	25	2500	380	220	360	22	7.5	4
W11S-22×3000	190	19	22	3000	400	220	360	22	7.5	4
W11S-20×3500	190	15	20	3500	415	220	360	22	7.5	4
W11S-30×2500	230	25	30	2500	410	235	380	30	11	4
W11S-27×3000	230	22	27	3000	425	235	380	30	11	4
W11S-25×3500	230	21	25	3500	440	235	380	30	11	4
W11S-33×2500	270	28	33	2500	430	250	400	30	11	4
W11S-30×3000	270	25	30	3000	450	250	400	30	11	4
W11S-28×3500	270	23	28	3500	470	250	400	30	11	4
W11S-25×4000	270	20	25	4000	490	250	400	30	11	4
W11S-36×2500	320	30	36	2500	460	260	420	37	15	5.5
W11S-32×3000	320	28	32	3000	480	260	420	37	15	5.5
W11S-28×3500	320	25	28	3500	500	260	420	37	15	5.5
W11S-26×4000	320	22	26	4000	520	260	420	37	15	5.5
W11S-40×2500	380	35	40	2500	500	275	460	45	22	5.5
W11S-35×3000	380	32	35	3000	500	275	460	45	22	5.5
W11S-32×3500	380	28	32	3500	530	275	460	45	22	5.5
W11S-30×4000	380	25	30	4000	550	275	460	45	22	5.5
W11S-45×2500	430	40	45	2500	520	290	500	55	22	7.5
W11S-38×3000	430	35	38	3000	540	290	500	55	22	7.5
W11S-36×3500	430	30	36	3500	560	290	500	55	22	7.5
W11S-32×4000	430	28	32	4000	580	290	500	55	22	7.5
W11S-45×3000	540	40	45	3000	590	340	610	55	22	11
W11S-40×4000	540	35	40	4000	630	340	610	55	22	11
W11S-55×3000	610	45	55	3000	620	360	650	75	30	15
W11S-45×4000	610	40	45	4000	660	360	650	75	30	15
W11S-40×5000	610	32	40	5000	700	360	650	75	30	15
W11S-36×6000	610	30	36	6000	730	360	650	75	30	15
W11S-60X2500	610	50	60	2500	620	360	650	75	30	15
W11S-60×3000	690	50	60	3000	650	380	700	75	30	15
W11S-50×4000	690	45	50	4000	700	380	700	75	30	15
W11S-45×5000	690	38	45	5000	740	380	700	75	30	15
W11S-40×6000	690	35	40	6000	760	380	700	75	30	15
W11S-70×3000	850	60	70	3000	710	420	780	75	37	15
W11S-55×4000	850	50	55	4000	750	420	780	90	37	15
W11S-75×3000	930	65	75	3000	740	440	820	90	37	15
W11S-60×4000	930	55	60	4000	780	440	820	90	37	15
W11S-80×3000	1050	70	80	3000	770	460	880	90	37	18.5
W11S-65×40000	1050	60	65	4000	810	460	880	90	37	18.5
W11S-85×3000	1150	75	85	3000	800	480	920	110	45	18.5
W11S-70×4000	1150	65	70	4000	840	480	920	110	45	18.5
W11S-100×3000	1350	90	100	3000	860	480	920	110	45	22
W11S-100×4000	1600	85	100	4000	940	560	1080	132	55	30

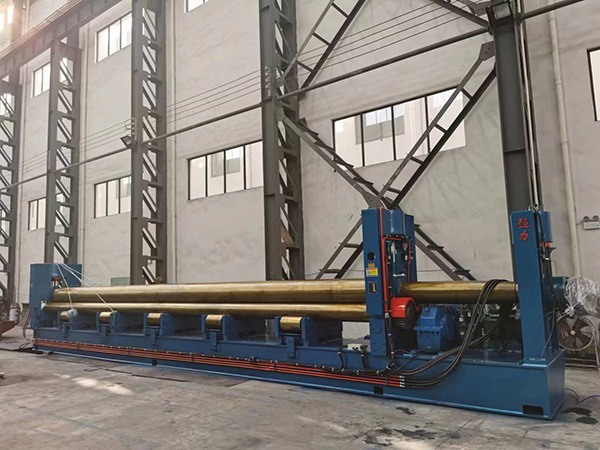

ماكينة لف الألواح المعدنية الهيدروليكية ذات 3 أسطوانات فئة W11Y

طلب سعر الآن

ماكينة لف الألواح المعدنية الهيدروليكية ذات 3 أسطوانات فئة W11Y

آلة لف الألواح المعدنية الهيدروليكية ذات ثلاث أسطوانات فئة W11Y، تم تصميمها لتحقيق الكفاءة العالية، وتتميز بأسطوانة علوية مصممة للحركة الرأسية لتسهيل الانحناء الدقيق دون تعقيد لعمليات الضبط الأفقية. يتم تثبيت للأسطوانات السفلية، وتقوم بحركات دورانية فقط، مما يؤدي إلى تبسيط عملية ثني اللوح المعدني. تركز ماكينة ثني الألواح هذه على عملية اللف، حيث يتم تشغيل عملية اللف بواسطة محرك كهربائي ومخفض يعمل على تنشيط الأسطوانتين السفليتين. لا يشتمل تصميم ماكينة لف الألواح على ميزات ما قبل الثني فقط، مما يعطي الأولوية للبساطة والموثوقية. بل أيضاً يقوم ناقل الحركة الهيدروليكي بإدارة كل من إطار التقليب والحركة الرأسية للأسطوانة العلوية، مما يضمن عمليات ثني سلسة ومتحكم فيها.

المواصفات

الموديل	أقصى سمك للوح (mm)	أقصى عرض للوح (mm)	حد الخضوع (Mpa)	سرعة الدلفنة (m/min)	قطر الأسطوانة العلوية (mm)	قدرة المحرك (kW)
W11Y-6×2500	6	2500	245	5	190	5.5
W11Y-12×2000	12	2000	245	5	240	11
W11Y-12×3000	12	3000	245	4.5	280	11
W11Y-20×2500	20	2500	245	4.5	340	15
W11Y-25×2500	25	2500	245	4.5	380	22
W11Y-30×2500	30	2500	245	4.5	460	30
W11Y-30×3000	30	3000	245	4.5	480	37
W11Y-40×2500	40	2500	245	4.5	500	37
W11Y-40×3000	40	3000	245	4	600	45
W11Y-45×3000	45	3000	245	4	620	45
W11Y-55×3000	55	3000	245	4	630	55
W11Y-60×3000	60	3000	245	4	670	55
W11Y-70×3000	70	3000	245	4	730	75
W11Y-75×3000	75	3000	245	4	750	75
W11Y-80×3000	80	3000	245	4	780	75
W11Y-100×3000	100	3000	245	4	840	90
W11Y-120×3000	120	3000	245	4	920	110

ماكينة لف الألواح المعدنية الهيدروليكية ذات 3 أسطوانات فئة W11X

طلب سعر الآن

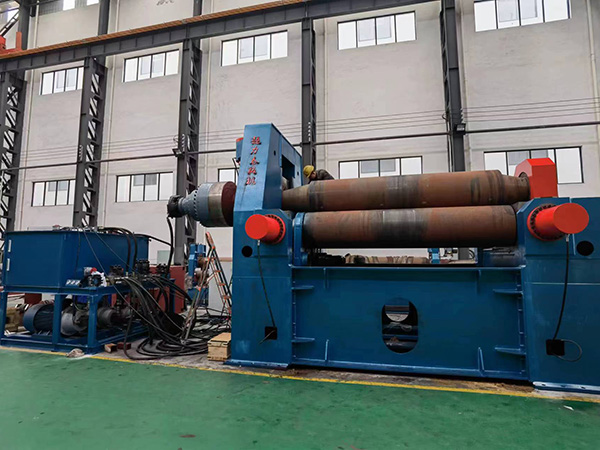

ماكينة لف الألواح المعدنية الهيدروليكية ذات 3 أسطوانات فئة W11X

آلة لف الألواح المعدنية الهيدروليكية ذات 3 أسطوانات فئة W11X يعزز دقة الثني بفضل تصميمها الفريد. تتحرك الأسطوانة العلوية رأسياً، مما يوفر تحكم دقيق في عمليات الثني، بينما تقتصر الحركة الأفقية على الأسطوانتين السفليتين. تسمح هذه الميزة بتباعد قابل للضبط بين الأسطوانات، مما يعزز تعدد استخدامات الماكينة. تؤدي المسافات الأصغر أثناء اللف إلى انحناء أفضل، بينما تؤدي المسافات الأكبر أثناء التدوير إلى زيادة قدرة آلة الثني. يتم تشغيل كل من الأسطوانات العلوية والسفلية بواسطة محركات هيدروليكية، مما يضمن التشغيل السلس والفعال. يعتمد الضبط الأفقي للأسطوانات السفلية أيضاً على الطاقة الهيدروليكية، مما يوفر سهولة التحكم.
ماكينة لف الألواح المعدنية الهيدروليكية ذات 3 أسطوانات هذه يمكن تصميمها لتلبية الاحتياجات المحددة. نقوم بتخصيص التكوينات بناء على متطلبات عملائنا، مما يضمن التوافق التام مع احتياجات كل مشروع.

التطبيقات

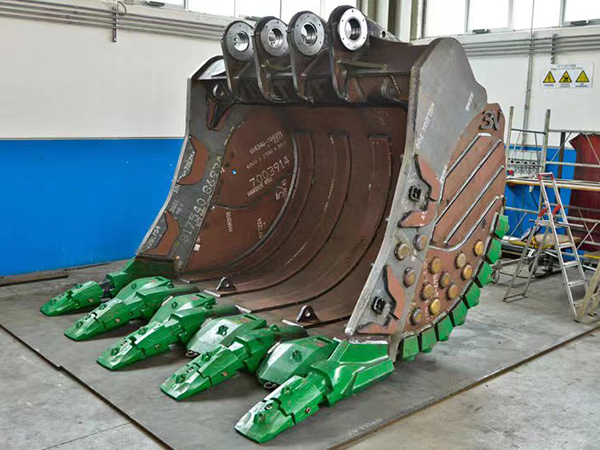

معدات الإنشاء (جرافة الحفارة)

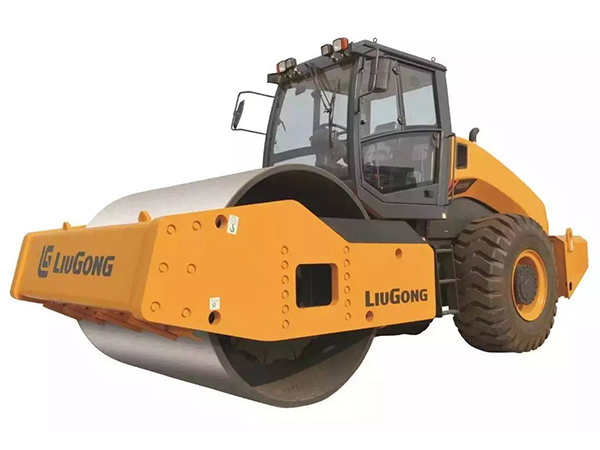

معدات الإنشاء (مدحلة الطرق)

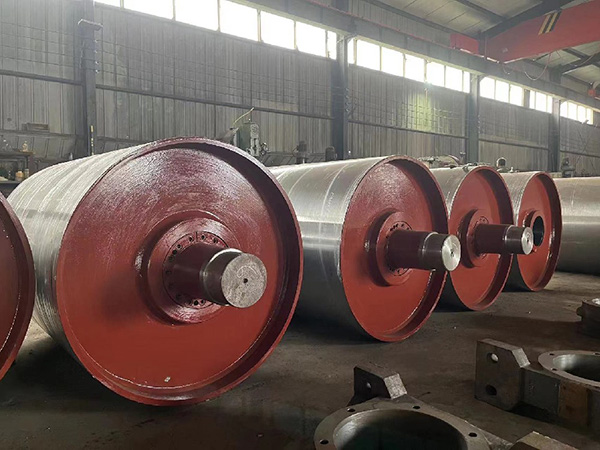

أسطوانات الناقل

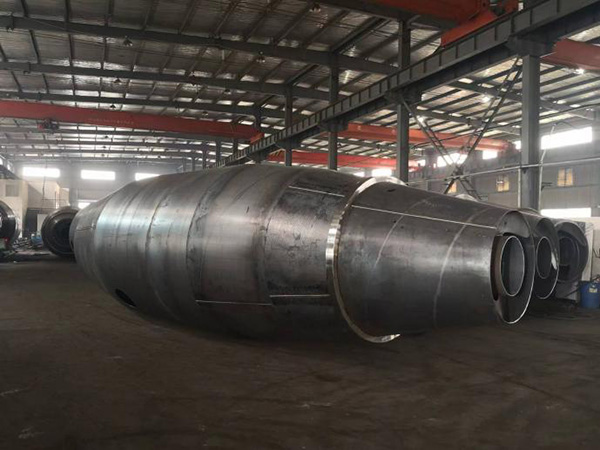

خزانات الخلط لشاحنات خلط الخرسانة

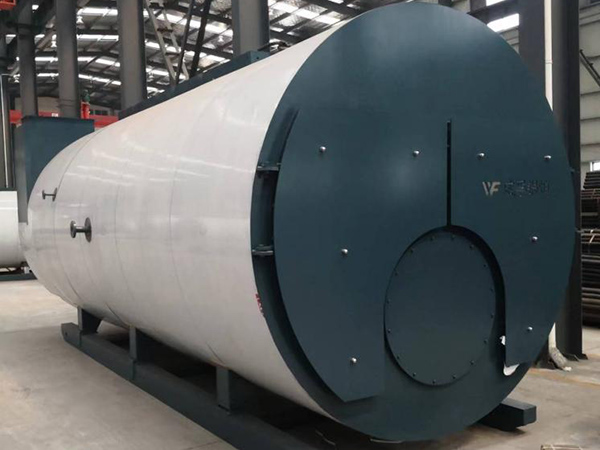

غلاية

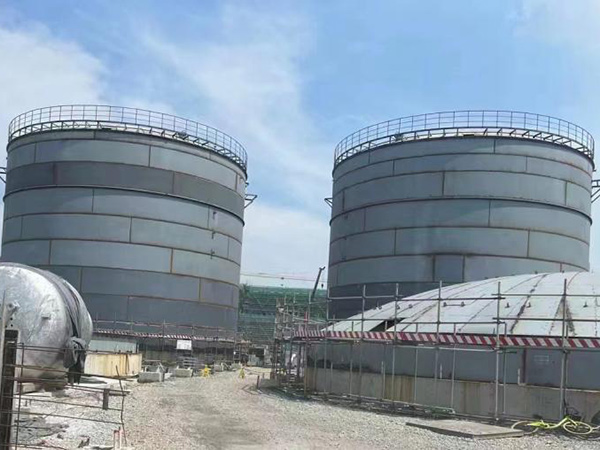

صوامع فولاذية

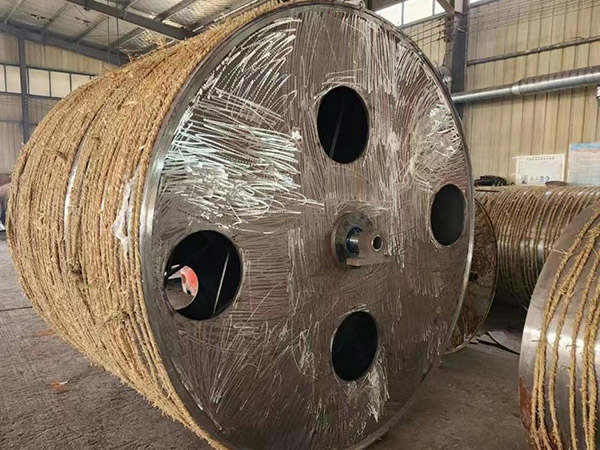

مجفف أسطواني

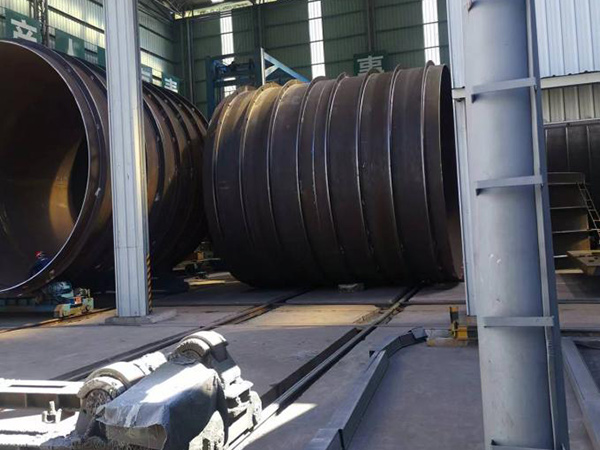

أوعية الضغط

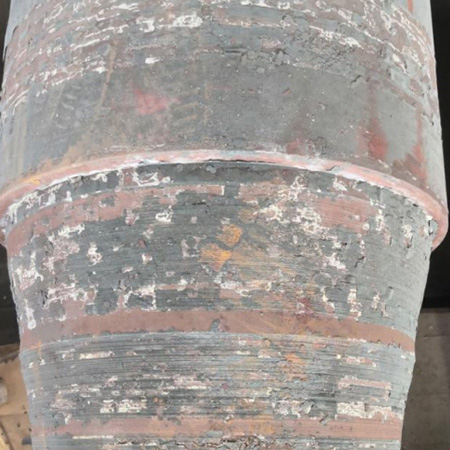

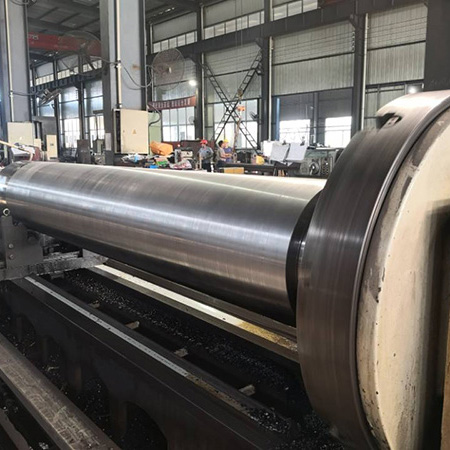

المكونات القياسية

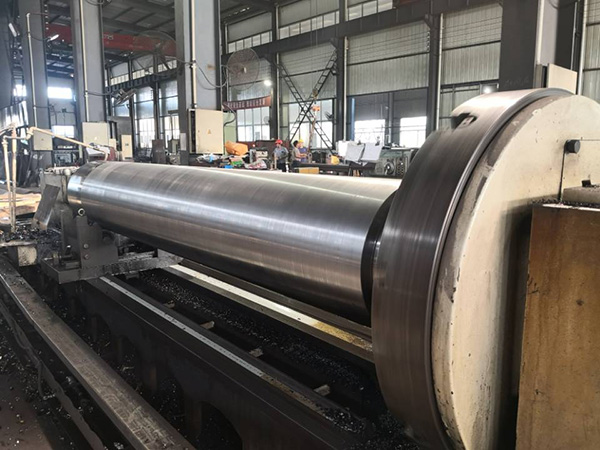

2. أعمدة الأسطوانة الصلبة مجهزة للكشف عن الخلل
2. أعمدة الأسطوانة المعرضة لمعالجات التسقية والتصليد، تصل إلى صلابة HRB-240-280 من اللدونة

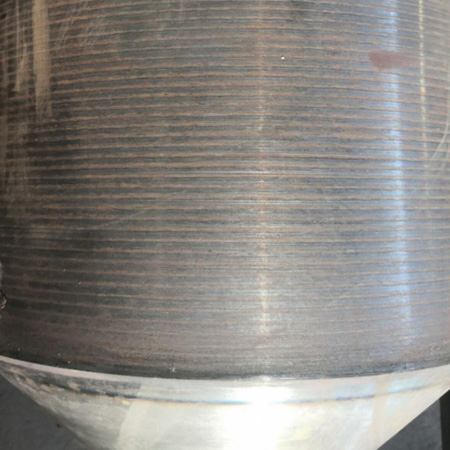

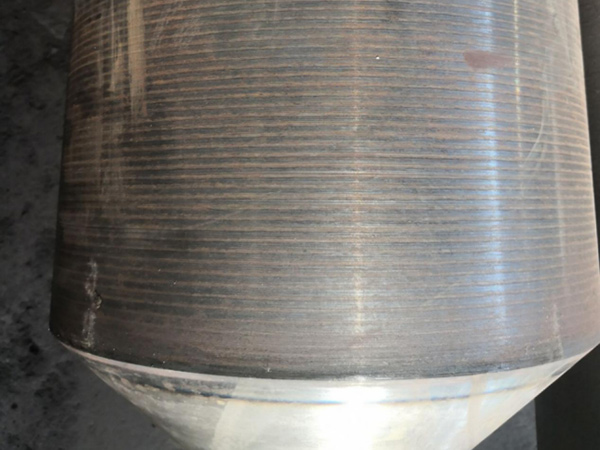

2. تقسية سطح أعمدة الأسطوانة إلى HRC45-50، مما يوفر مقاومة فائقة للتآكل

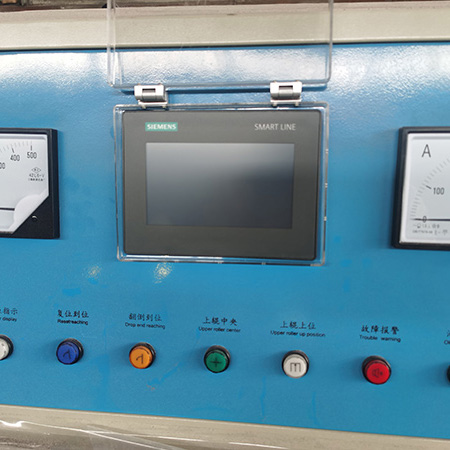

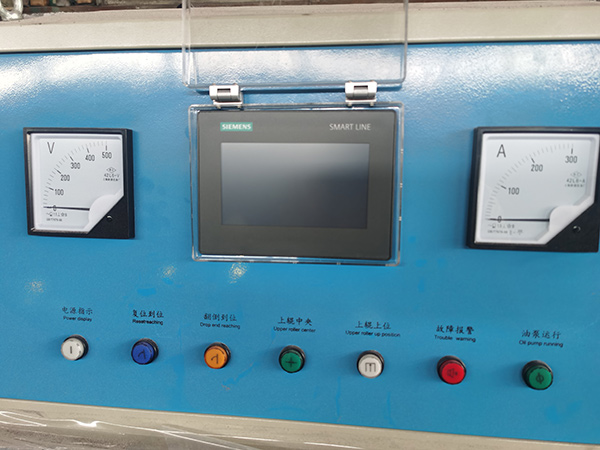

2. قراءات رقمية بفضل شاشة اللمس، مما يضمن سهولة التشغيل

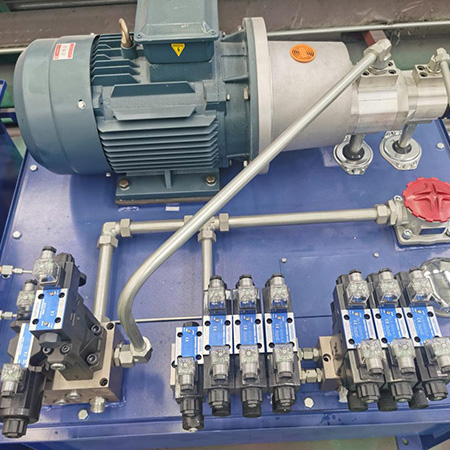

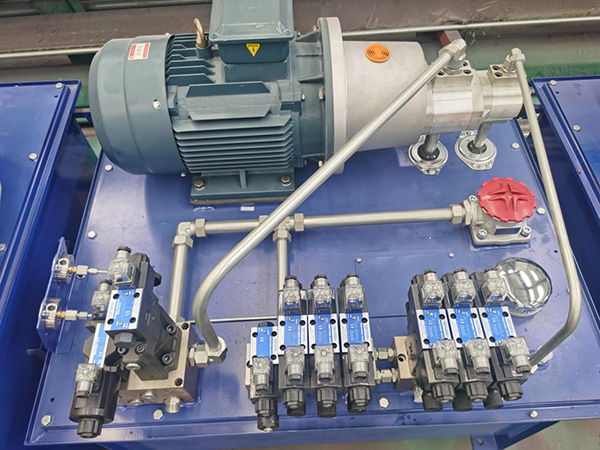

2. نظام هيدروليكي ذو جودة عالية

التفاصيل

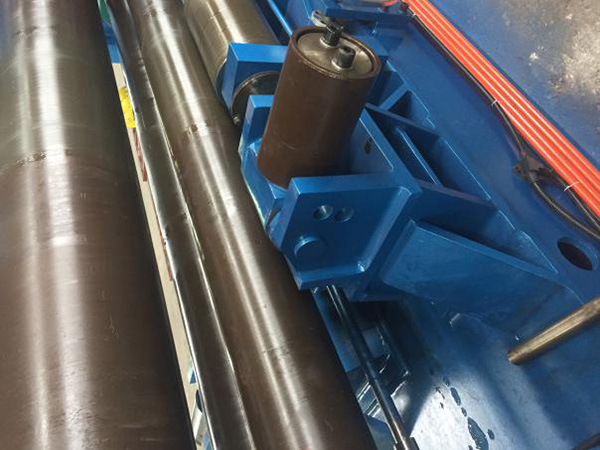

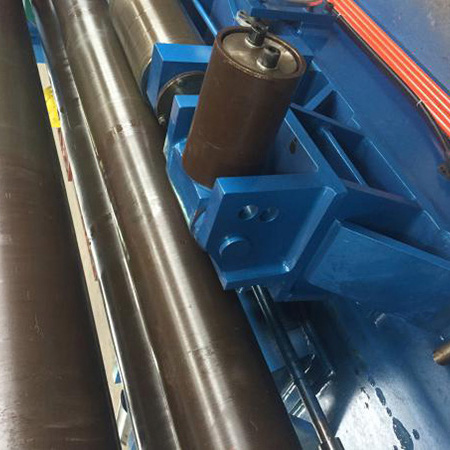

2. معززة بضبط الأسطوانة المخروطية الملحومة بشكل آمن على القاعدة لتعزيز المتانة والأداء

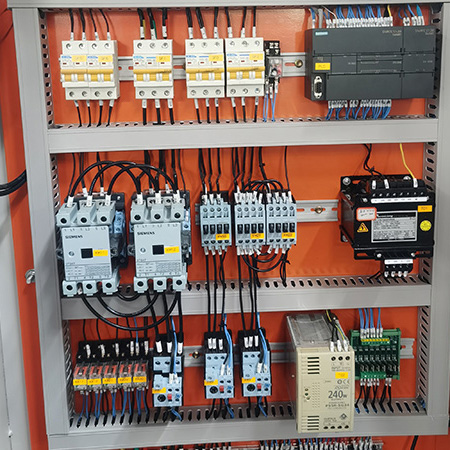

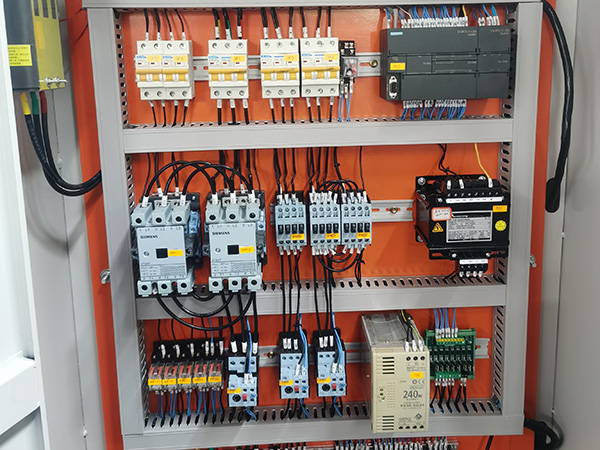

2. مجهزة بمكونات شركة Siemens الكهربائية مثل نظام PLC، وشاشة لمس، وجهاز تحكم عن بعد لاسلكي لسهولة التشغيل

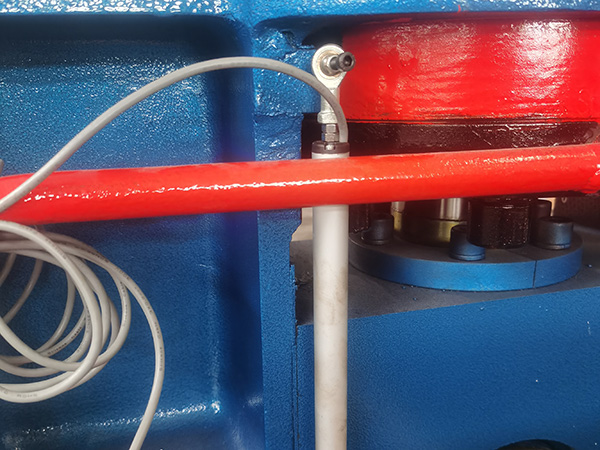

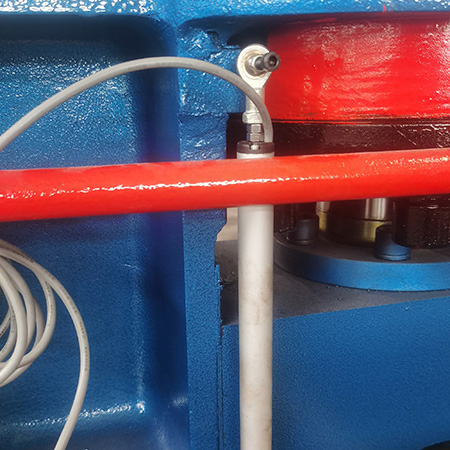

2. مجهزة بوحدة ترميز مطلق لتعزيز دقة القياس

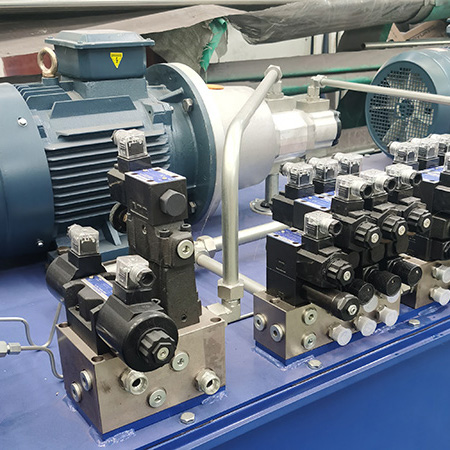

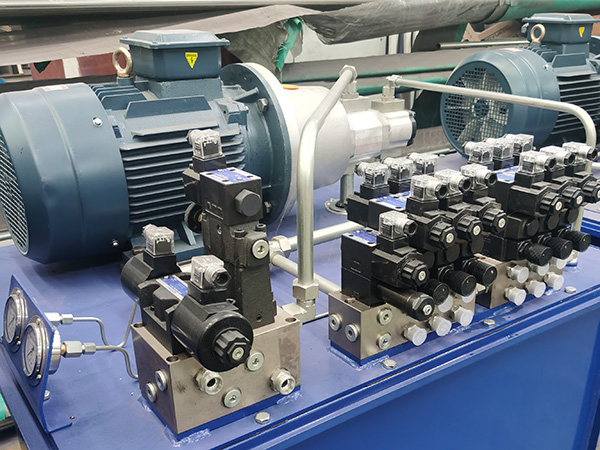

2. نظام هيدروليكي ذة تصميم خاص، تم تطويره داخلياً لضمان الاستقرار وانخفاض معدلات التسرب
