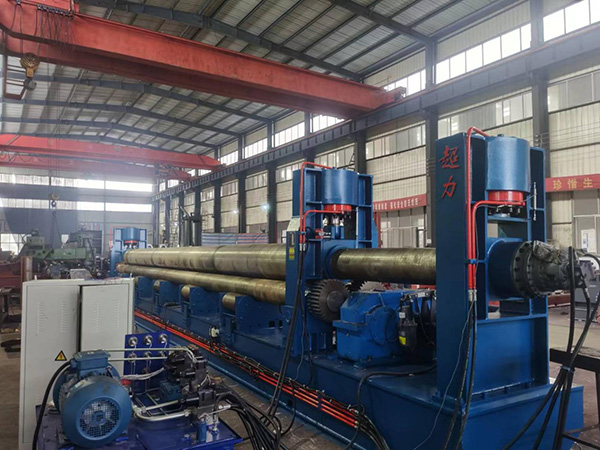

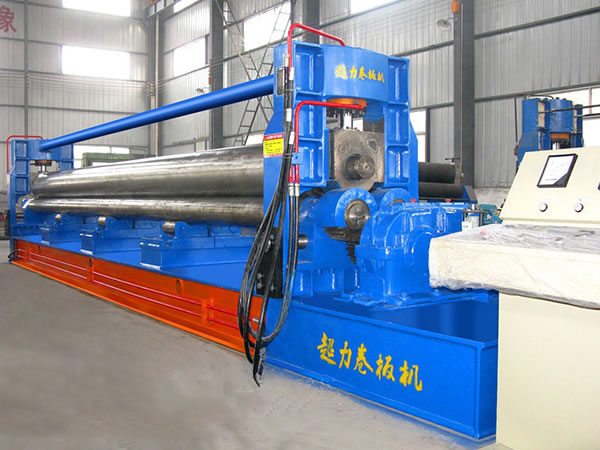

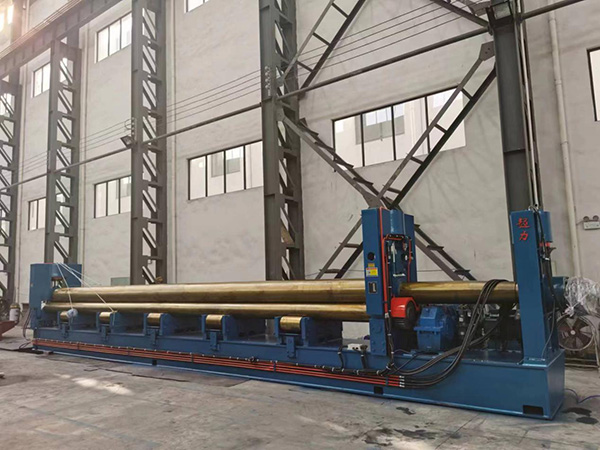

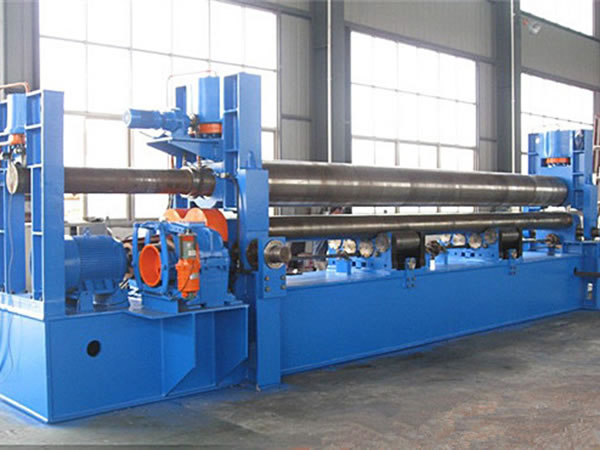

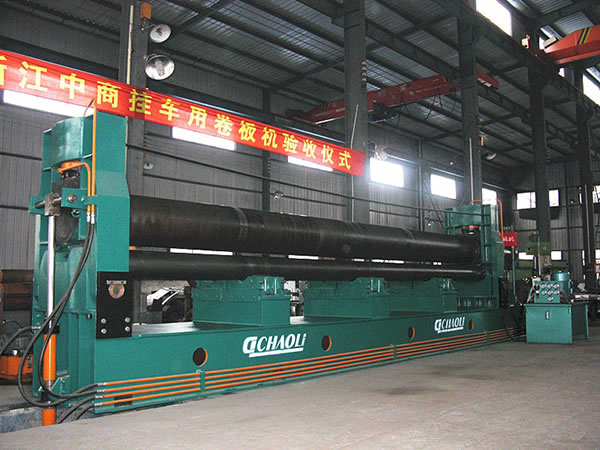

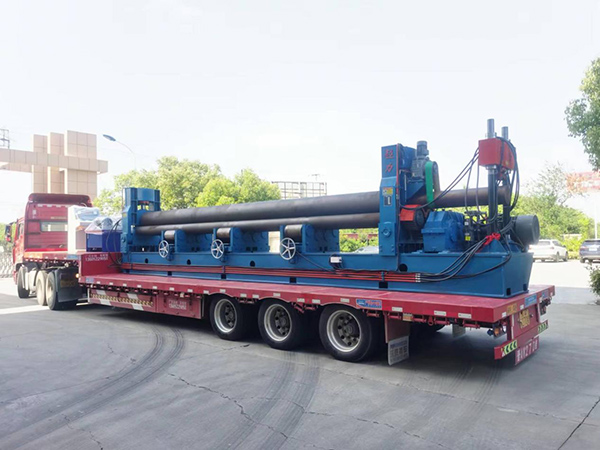

ماكينة لف وثني الألواح المعدنية ذات ثلاث أسطوانات (من 6 إلى 9 م)
3-Roll Metal Plate Rolling and Bending Machine
بالنسبة لهذا النوع من ماكينات درفلة الألواح الفولاذية، تم تصميم الأسطوانة العلوية للقيام بحركة رأسية أو أفقية، ومن بينها الحركة العمودية مدفوعة هيدروليكياً، والتي يتم تحقيقها من خلال التفاعل بين المكبس والزيت في الأسطوانة الهيدروليكية. تتم الحركة الأفقية من خلال عزم الدوران بين خزانة المسمار اللولبية والدودة وهيكل المسمار والدودة. تتم عمليات الثني والدحرجة للوح المعدني باستخدام عزم الدوران الذي توفره الأسطوانة السفلية، حيث يتم ضبط بعض أسطوانات الدعم خصيصاً للضبط الرأسي على الجانب السفلي منها. لقد قمنا بتصميم الأسطوانة العلوية لتكون على شكل أسطوانة لتعزيز استقامة الألواح. آلة لف الصفائح للمركبات قابلة للتطبيق في ثني أجسام الأسطوانات المختلفة.
المواصفات الفنية لماكينة لف الألواح المعدنية الهيدروليكية ذات 3 أسطوانات
ماكينة لف الألواح المعدنية ذات 3 أسطوانات 6000 مم
| الموديل | الضغط على الأسطوانة العلوية (t) | أقصى سمك للوح | عرض اللوح (mm) | قطر الأسطوانة العلوية (mm) | القدرة (kw) | |||
| ثني النهاية (mm) | المركز (mm) | قدرة التدوير | القدرة الهيدروليكية | قدرة الحركة | ||||
|
|
130 | 6 | 8 | 6000 | 450 | 15 | 7.5 | 4 |
|
|
160 | 10 | 10 | 6000 | 460 | 18.5 | 7.5 | 7.5 |
|
|
270 | 16 | 16 | 6000 | 520 | 30 | 11 | 7.5 |
|
|
320 | 20 | 20 | 6000 | 550 | 37 | 15 | 11 |
| الموديل | الضغط على الأسطوانة العلوية (t) | أقصى سمك للوح | عرض اللوح (mm) | قطر الأسطوانة العلوية (mm) | القدرة (kw) | |||
| ثني النهاية (mm) | المركز (mm) | قدرة التدوير | القدرة الهيدروليكية | قدرة الحركة | ||||
|
|
160 | 8 | 8 | 8000 | 480 | 15 | 7.5 | 4 |
| الموديل | الضغط على الأسطوانة العلوية (t) | أقصى سمك للوح | عرض اللوح (mm) | قطر الأسطوانة العلوية (mm) | القدرة (kw) | |||
| ثني النهاية (mm) | المركز (mm) | قدرة التدوير | القدرة الهيدروليكية | قدرة الحركة | ||||
|
|
190 | 8 | 9 | 9000 | 520 | 17.5 | 7.5 | 4 |
الأنواع المختلفة من ماكينات ثني الألواح للمركبات الخاصة هي كما يلي
- ماكينة لف الألواح الشاملة بالأسطوانة العلوية
بالنسبة لهذا النوع، لا يمكن للأسطوانة العلوية التحرك لأعلى ولأسفل رأسياً فحسب، بل يمكنها أيضاً التحرك أفقياً. تظل الأسطوانتين السفليتان ثابتتين نسبياً. - ماكينة لف الألواح المتماثلة ذات 3 أسطوانات
يمكن للأسطوانة العلوية لهذا النوع من ماكينات الثني أن تتحرك رأسياً. تظل الأسطوانتين السفليتان ثابتتين نسبياً - ماكينة لف الألواح المعدنية للعارضة العلوية
يحتوي هذا النوع من آلات درفلة الألواح على أسطوانات ضغط مثبتة في الجانب العلوي من الأسطوانة العلوية والجانب السفلي من العارضة العلوية لتحسين صلابة وقوة الأسطوانة العلوية. تعد جيدة لدرفلة قطع العمل ذات نصف قطر شرائح صغير
خصائص ماكينة لف الألواح المعدنية الهيدروليكية القياسة
- يتم تشكيل اللفات المقواة بالحث من الفولاذ الكربوني عالي الشد. يتم إعطاؤها معالجة حرارية ثم يتم إخضاعها للتحكم الهيكلي غير الأتلافي
- يتم اعتماد العرض الرقمي لجميع الأسطوانات
- إطار ثقيل ملحوم من الفولاذ عالي التحمل بدون إجهاد
- تتم جميع عمليات التحكم باستخدام وحدة تحكم مستقلة
- يتم استخدام نهاية السقوط الهيدروليكية لسهولة إزالة الأسطوانة
- يتم التحكم في تعديل الحركة والتوازي للأسطوانات من خلال اللوح
خصائص المعدات الاختيارية
- يتم ضبط الدعامات الجانبية والمركزية لأقطار الصفائح المعدنية الكبيرة
- الأسطوانات المصقولة
- مرفق الأسطوانات المخروطية
- طاولة تغذية المواد
- لوح التحكم المتنقلة
- نظام التبريد بالزيت
- نظام التزييت الآلي
