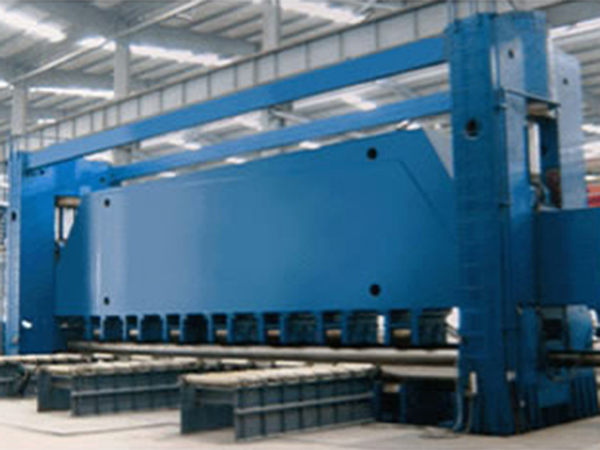

ماكينة لف وثني الألواح الفولاذية ذات ثلاث أسطوانات (من 8 إلى 12 م)
3-Roll Steel Plate Rolling and Bending Machine
ماكينة لف وثني الألواح الفولاذية ذات ثلاث أسطوانات تعتمد هيكل متماثل 3 أسطوانات. تقوم الأسطوانة العلوية بحركة رأسية في وضع متماثل في المنتصف بين الأسطوانات السفليتين. بفضل تأثير الزيت الموجود في الأسطوانة الهيدروليكية على المكبس، يتم تشغيل النظام بأكمله هيدروليكياً. تقوم الأسطوانتين السفليتان بحركة دورانية وبالتالي تزود الصفائح بعزم الدوران من خلال الارتباط بين ترس الوسيط وترس الأسطوانة السفلية. تم تصميم عدة مجموعات من بكرات الدعم على الجانب السفلي من البكرتين السفليتين لتعزيز صلابة الهيكل وجعل من الممكن إجراء التعديل الرأسي. على الجانب العلوي من الأسطوانة العلوية يوجد عارضة متينة. وبين العارضة والأسطوانة العلوية، هناك عدة مجموعات من بكرات الدعم لتعزيز صلابة النظام. ماكينة ثني صفائح السفن ذات 3 أسطوانات مناسبة لثني قطع العمل إلى أشكال قوسية ذات عرض زائد.
| الموديل | أقصى سمك للدلفنة (mm) | أقصى عرض للدلفنة (mm) | حد الخضوع الألواح المعدنية (Mpa) | سرعة الدلفنة (m/min) | الحد الأدنى لقطر اللوح تحت التحميل الكامل (mm) | قطر الأسطوانة العلوية (mm) | قطر الأسطوانة السفلية (mm) | قطر أسطوانة دعم علوية (mm) | قطر أسطوانة دعم سفلية (mm) | المسافة المركزية بين الأسطوانات السفلية (mm) | قدرة المحرك الرئيسي (kw) | قدرة المحرك الهيدروليكي (kw) |
|
|
20 | 8000 | 245 | 4 | 5000 | 380 | 320 | 380 | 320 | 470 | 75 | 30 |
| الموديل | أقصى سمك للدلفنة (mm) | أقصى عرض للدلفنة (mm) | حد الخضوع الألواح المعدنية (Mpa) | سرعة الدلفنة (m/min) | الحد الأدنى لقطر اللوح تحت التحميل الكامل (mm) | قطر الأسطوانة العلوية (mm) | قطر الأسطوانة السفلية (mm) | قطر أسطوانة دعم علوية (mm) | قطر أسطوانة دعم سفلية (mm) | المسافة المركزية بين الأسطوانات السفلية (mm) | قدرة المحرك الرئيسي (kw) | قدرة المحرك الهيدروليكي (kw) |
|
|
25 | 10000 | 245 | 4 | 6000 | 500 | 360 | 380 | 360 | 540 | 75 | 30 |
| الموديل | أقصى سمك للدلفنة (mm) | أقصى عرض للدلفنة (mm) | حد الخضوع الألواح المعدنية (Mpa) | سرعة الدلفنة (m/min) | الحد الأدنى لقطر اللوح تحت التحميل الكامل (mm) | قطر الأسطوانة العلوية (mm) | قطر الأسطوانة السفلية (mm) | قطر أسطوانة دعم علوية (mm) | قطر أسطوانة دعم سفلية (mm) | المسافة المركزية بين الأسطوانات السفلية (mm) | قدرة المحرك الرئيسي (kw) | قدرة المحرك الهيدروليكي (kw) |
|
|
20 | 12000 | 245 | 4 | 8000 | 600 | 380 | 400 | 400 | 600 | 110 | 45 |
|
|
25 | 12000 | 245 | 4 | 10000 | 650 | 420 | 420 | 400 | 700 | 130 | 45 |
- يتم تشكيل اللفات المقواة بالحث من الفولاذ الكربوني عالي الشد. يتم إعطاؤها معالجة حرارية ثم يتم إخضاعها للتحكم الهيكلي غير الأتلافي
- يتم اعتماد العرض الرقمي لجميع الأسطوانات
- إطار ثقيل ملحوم من الفولاذ عالي التحمل بدون إجهاد
- تتم جميع عمليات التحكم باستخدام وحدة تحكم مستقلة
- يتم استخدام نهاية السقوط الهيدروليكية لسهولة إزالة الأسطوانة
- يتم التحكم في تعديل الحركة والتوازي للأسطوانات من خلال اللوح
- الأسطوانات المصقولة
- طاولة تغذية المواد
- لوح التحكم المتنقلة
- نظام التبريد بالزيت
- نظام التزييت الآلي
