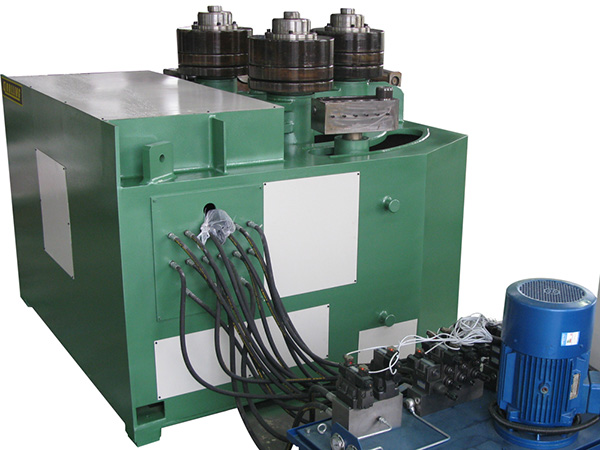

ماكينة ثني القطاعات المعدنية

Profile Bending Machine

ماكينة ثني القطاعات المعدنية

Profile Bending Machine

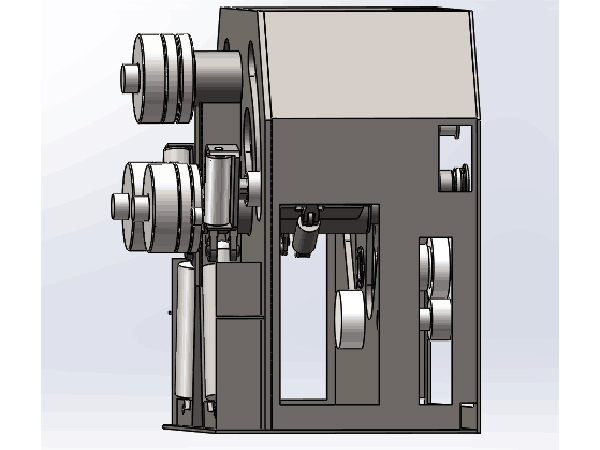

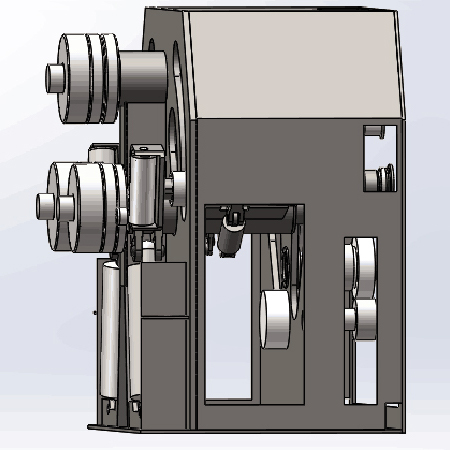

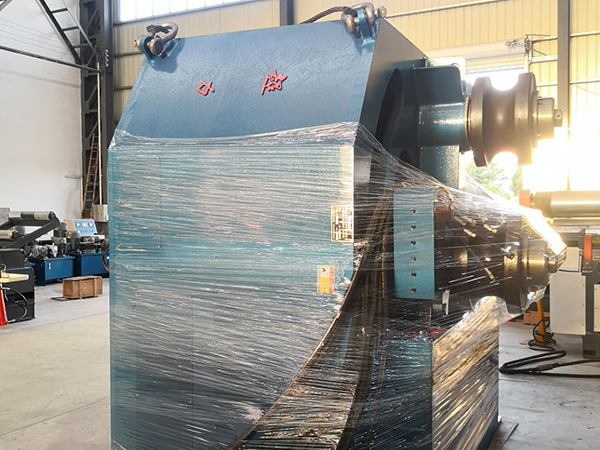

تم تصميم ماكينات ثني المقاطع التي نقدمها في شركة Chaoli لتحقيق تعدد الاستخدامات، وهي قادرة على إجراء ثني مسبق دقيق على مقاطع مختلفة. وهي تتكون من الجسم الرئيسي، وأجزاء الأسطوانة الجانبية، وبكرات الدعم، ومكونات ناقل الحركة، والنظام الكهربائي، والنظام الهيدروليكي، والقوالب، وكلها مصممة لتحقيق الأداء الأمثل.

طلب سعر الآن

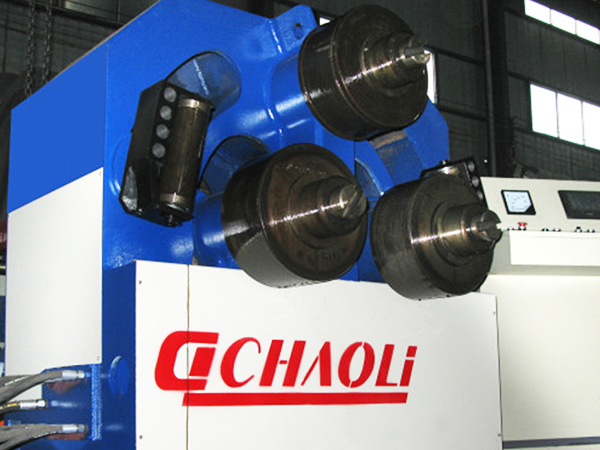

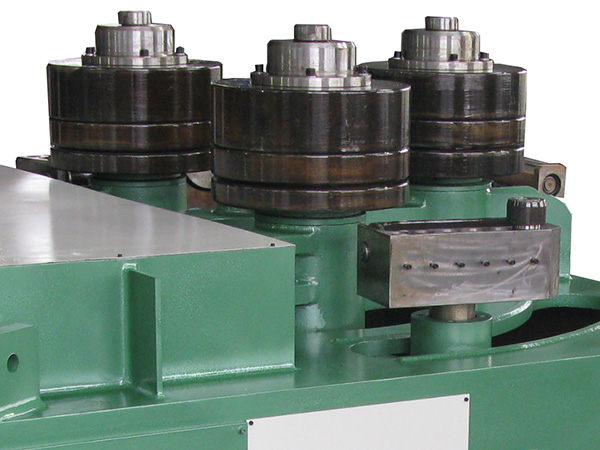

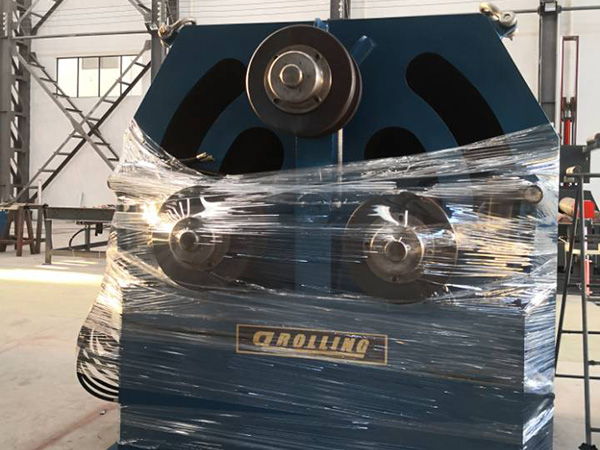

• مجهزة بثلاثة أعمدة أسطوانية تعمل كبكرات تشغيل رئيسية، يمكن لماكينات معالجة المعادن لدينا التعامل مع المقاطع ذات القطر الصغير دون الانزلاق، مما يزيد من إمكانية تطبيقها.

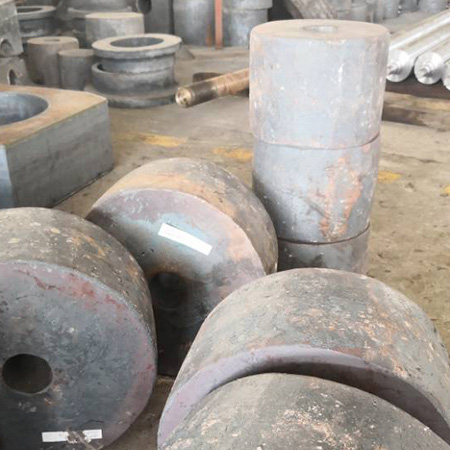

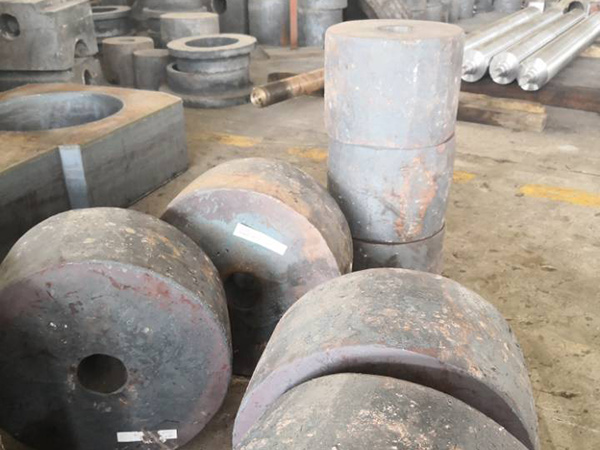

• قوالب الثني مصنوعة من سبائك الفولاذ 42CrMo، والتي تخضع للمعالجة (HB240~280) وتبريد السطح. وهذا يضمن خصائص ميكانيكية ممتازة، وقوة عالية، ومقاومة التآكل، وطول العمر، حتى في ظل ظروف التحميل العالية.
• إن دوران أعمدة الأسطوانة الثلاثة يقلل من فقدان الطاقة من خلال الاحتكاك المتداول. تساهم المحامل المصممة للسرعة المنخفضة، الحمل العالي، عزم الدوران العالي في كفاءة العمل العالية لمعدات ثني التشكيلات وانخفاض استهلاك الطاقة بشكل ملحوظ.

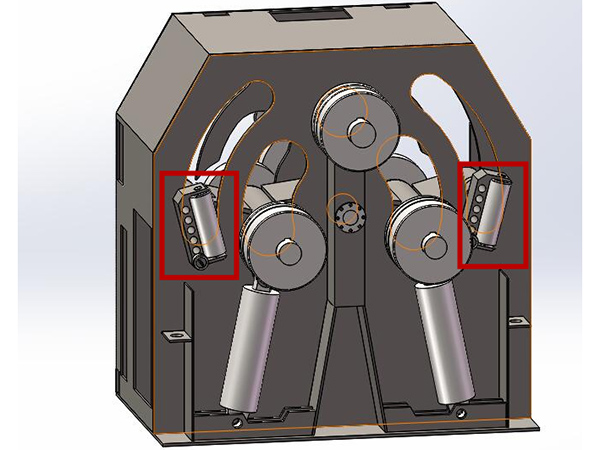

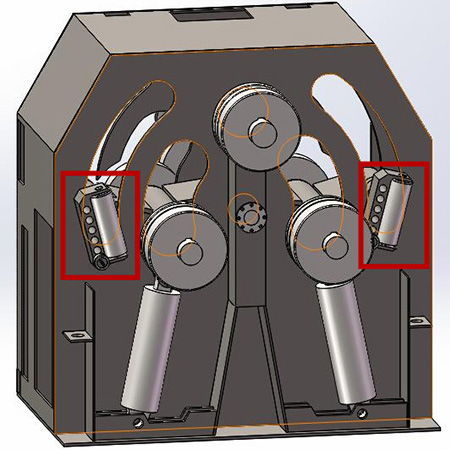

• تعديل مبتكر للأسطوانة الجانبية:
  يستبدل تصميمنا مسارات الشرائح التقليدية بأذرع متأرجحة، مما يزيل المشكلات الشائعة المتمثلة في التآكل والاحتكاك العالي الموجودة في التصميمات التقليدية. يعمل هذا الأسلوب المبتكر على تقليل تآكل الأجزاء وإطالة العمر الأفتراضي للماكينة.

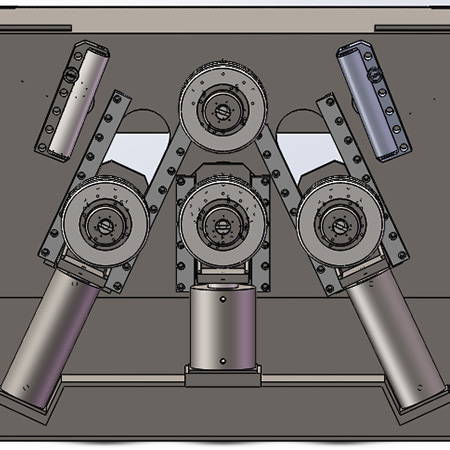

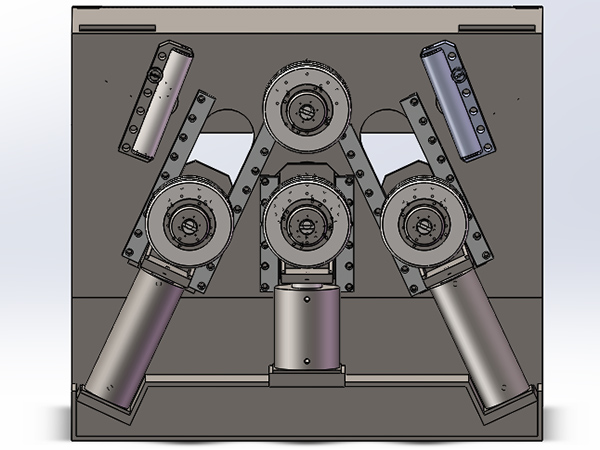

  يتم ضبط الأسطوانات الجانبية من خلال مجموعة من الأذرع المتأرجحة والأسطوانات الهيدروليكية، باستخدام مبدأ قوة الرفع لتقليل فقدان الطاقة. يضمن هذا النظام الفعال إجراء تعديلات سلسة ودقيقة، مما يعزز تعدد استخدامات الماكينة وأدائها.

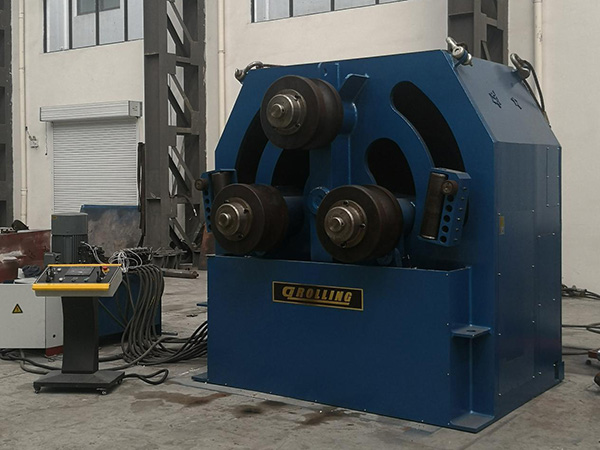

• تشتمل ماكينة الثني على محطة تحكم متحركة مزودة بمفاتيح وأزرار وشاشة عرض توضح مواضع الأسطوانات الجانبية، مما يجعل العمليات بديهية ومريحة للمشغل.
• تم تجهيز ماكينات ثني المقاطع الخاصة بنا بمكونات كهربائية من شركة Siemens، المعروفة بعمر الخدمة الطويل والموثوقية. يشتمل نظامنا الكهربائي على ميزات أمان مثل التيار الزائد، وارتفاع درجة الحرارة، والحماية من الحمل الزائد، وأقفال الأمان للعمليات الهيدروليكية، مما يضمن التشغيل الآمن.

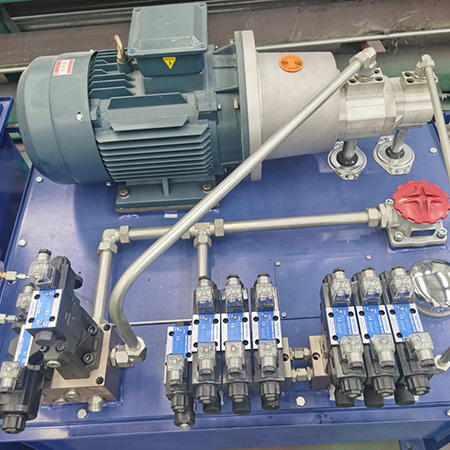

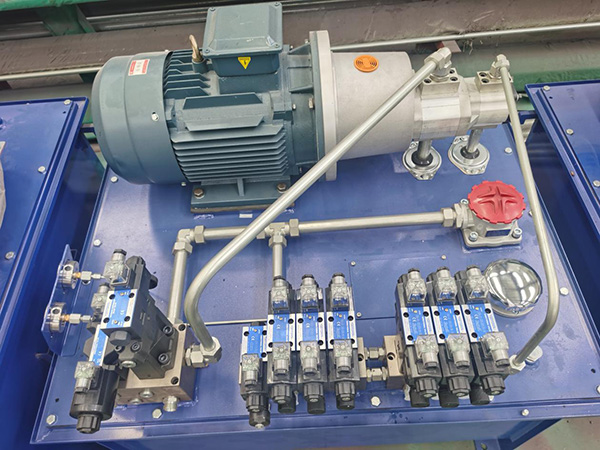

• يستخدم نظامنا الهيدروليكي صمامات عالية الجودة من شركة Yuci-Yuken، وتتميز بقنوات تدفق مصبوبة لمعدلات تدفق عالية، ومقاومة منخفضة، وفقدان الضغط المنخفض، والحد الأدنى من توليد الحرارة، مما يعزز موثوقية الماكينة. نحن نستخدم تركيبات متقدمة وسريعة التوصيل مصممة للظروف الصعبة لصناعات التعدين والمعادن، وتتميز بأختام شعاعية موثوقة تمنع تسرب الزيت الهيدروليكي أثناء التشغيل. تم تجهيز النظام الهيدروليكي بمرشحات زيت الشفط والإرجاع للحفاظ على نظافة النظام وفلتر هواء لضمان تنفس خزان الزيت بشكل صحيح وتبخر الرطوبة. ومع وجود آليات أمان مزدوجة، يضمن النظام الاستخدام الآمن للمعدات في جميع الظروف.

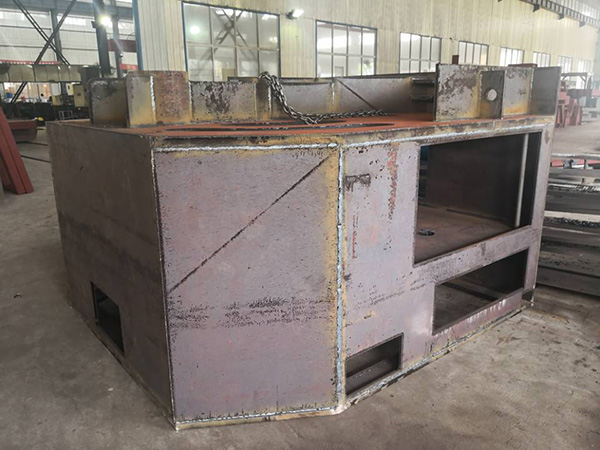

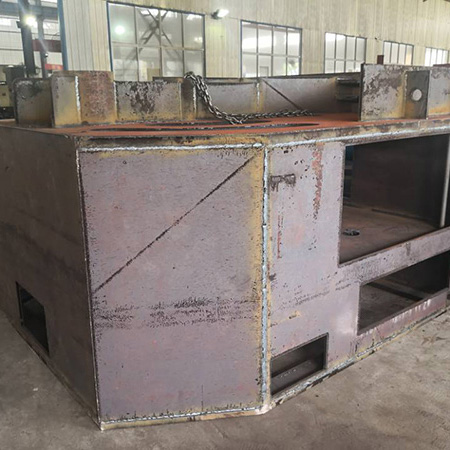

• يتمتع إطار وقاعدة ماكينة الثني بهيكل ملحوم مخفف الضغط للتخلص من الضغوط الداخلية وتحسين دقة الثني. قاعدتها المتكاملة القوية تجعل عملية الرفع والتركيب سهلة.

مواصفات فنية لماكينة ثني القطاعات - W24S
الموديل		6	16	30	45	75	100	140	180	260	320	400	500
أقصى معامل مقطع مرن (cm3)		6	16	30	45	75	100	140	180	260	320	400	500
سرعة الدرفلة (m/min)		6	6	6	6	5	5	5	4	4	4	4	4
حد الخضوع للقطاعات (Mpa)		245	245	245	245	245	245	245	245	245	245	245	245
	أقصى مقطع زاوية الانحناء	40×5	70×8	80×8	90×10	100×10	120×12	140×16	150×16	160×16	180×14	200×18	200×20
	الحد الأدنى لقطر الثني	800	1000	1200	1500	2000	2400	2500	2600	2600	3600	3600	4000
	أقصى مقطع زاوية الثني	50×5	80×8	90×10	100×10	120×12	140×16	150×16	160×16	180×14	200×18	200×24	250×25
	الحد الأدنى لقطر الثني	800	1000	1100	1300	1600	1800	2200	2000	2500	3600	3600	4000
	أقصى مقطع ثني لقناة على شكل C-	8#	12#	16#	20#	25#	28#	30#	32#	36#	40#	45#	50#
	الحد الأدنى لقطر الثني	600	800	800	1000	1100	1700	1200	1500	1800	2000	2000	2400
	أقصى مقطع ثني لقناة على شكل C-	8#	12#	16#	20#	25#	28#	30#	32#	36#	40#	45#	50#
	الحد الأدنى لقطر الثني	700	900	1000	1150	1600	1700	1700	1800	1800	2000	2000	2000
	أقصى مقطع من لثني الشريط المسطح	100×18	150×25	180×25	dir="ltr"200×30	dir="ltr"220×40	250×40	280×50	300×50	330×50	360×60	400×75	500×76
	الحد الأدنى لقطر الثني	600	700	800	900	1000	1200	1300	1500	1900	2000	2400	2400
	أقصى مقطع من لثني الشريط المسطح	50×12	75×16	90×20	100×25	110×40	120×40	150×40	180×30	190×40	190×50	200×50	200×60
	الحد الأدنى لقطر الثني	500	760	800	1000	1100	1300	1500	2000	2000	2400	2200	2500
	أقصى مقطع من لثني الأنبوب	42×4	76×4.5	89×5	89×8	114×5	159×5	168×6	168×8	219×8	245×8	273×8	323×10
	الحد الأدنى لقطر الثني	500	750	900	900	1200	2000	2000	2000	3500	3000	3500	4200
	الحد الأقصى لقسم الثني من الفولاذ الدائري	38	52	62	75	85	90	100	110	120	135	150	160
	الحد الأدنى لقطر الثني	450	600	600	800	1000	1100	1200	1300	1350	1800	2000	2000
	أقصى لثني مقطع المربع	45×3	60×4	70×4	80×6	90×8	100×10	125×10	140×10	150×10	165×10	180×12	200×12
	الحد الأدنى لقطر الثني	750	900	1000	1200	1600	2000	2500	3000	3000	3500	3500	5000
	أقصى مقطع	/	/	/	/	10#	12.6#	14#	16#	18#	20.6#	22.6#	25.6#
	الحد الأدنى لقطر الثني	/	/	/	/	2000	2500	3000	3500	4000	5000	8000	10000
