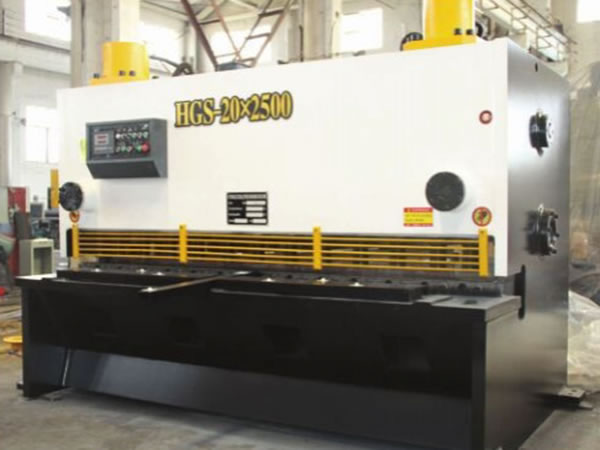

آلة قص الصفائح المعدنية الهيدروليكية ذات عارضة متأرجحة
Hydraulic Swing Beam Shear
آلة قص الصفائح المعدنية الهيدروليكية ذات عارضة متأرجحة
Hydraulic Swing Beam Shear
صممت آلة قص الصفائح المعدنية الهيدروليكية ذات عارضة متأرجحة بهيكل فولاذي ملحوم بالكامل ونظام نقل هيدروليكي. تم ضبط جهاز الاهتزاز للتخلص من إجهاد اللوح. هذه العوامل مكنت آلة قص الألواح من إظهار الأداء الجيد في القوة والصلابة. آلة القص ذات العارضة المتأرجحة الهيدروليكية تعتمد أسطوانة هيدروليكية رئيسية (مثبتة على لوحة الجدار) لإجراء عملية قص للأسفل مع أسطوانة نيتروجين للرجوع، لذلك يتم تبسيط النظام الهيدروليكي وتشغيله بشكل أكثر ثباتاً. أثناء القص، يتأرجح سناد الأداة العلوية للقص حول محور ثابت ويتم اعتماد حركة الرافعة لتقليل الضغط على المحور، وبالتالي يتم إطالة عمر حافة القطع وآلة القص ذات العارضة المتأرجحة بشكل كبير. هيكل الآلة مدمج ويمكن تعديل شوط مسند الأداة العلوي بدون خطوات وذلك لزيادة كفاءة العمل.
المواصفات الفنية لماكينة قص الصفائح المعدنية الهيدروليكية
ماكينة قص الألواح المعدنية 2000 مم
| الموديل | سمك القص (mm) | عرض القص (mm) | الأشواط (في دقيقة واحدة) | نطاق الزاوية الخلفية (mm) | زاوية القص | قدرة المحرك (kw) |
|
|
10 | 2000 | 6-7 | 20-600 | 1"45' | 11 |
|
|
12 | 2000 | 6-8 | 20-800 | 2" | 15 |
|
|
20 | 2000 | 6-8 | 20-800 | 2"30' | 22 |
|
|
25 | 2000 | 4-6 | 20-800 | 3" | 30 |
| الموديل | سمك القص (mm) | عرض القص (mm) | الأشواط (في دقيقة واحدة) | نطاق الزاوية الخلفية (mm) | زاوية القص | قدرة المحرك (kw) |
|
|
4 | 2500 | 10-16 | 20-600 | 1"30' | 4 |
|
|
6 | 2500 | 10-12 | 20-600 | 1"30' | 7.5 |
|
|
8 | 2500 | 10-12 | 20-600 | 1"30' | 7.5 |
|
|
10 | 2500 | 6-8 | 20-600 | 1"45' | 11 |
|
|
12 | 2500 | 6-8 | 20-800 | 2" | 15 |
|
|
16 | 2500 | 6-8 | 20-800 | 2" | 18.5 |
|
|
20 | 2500 | 4-6 | 20-800 | 2"30' | 22 |
|
|
25 | 2500 | 4-6 | 20-800 | 3" | 30 |
|
|
30 | 2500 | 4-6 | 20-800 | 3"30' | 37 |
|
|
40 | 2500 | 3-5 | 30-800 | 4" | 55 |
| الموديل | سمك القص (mm) | عرض القص (mm) | الأشواط (في دقيقة واحدة) | نطاق الزاوية الخلفية (mm) | زاوية القص | قدرة المحرك (kw) |
|
|
50 | 3000 | 3-5 | 4"30' | 90×3 |
| الموديل | سمك القص (mm) | عرض القص (mm) | الأشواط (في دقيقة واحدة) | نطاق الزاوية الخلفية (mm) | زاوية القص | قدرة المحرك (kw) |
|
|
4 | 3200 | 17-14 | 20-600 | 1"30' | 5.5 |
|
|
6 | 3200 | 10-12 | 20-600 | 1"30' | 7.5 |
|
|
8 | 3200 | 8-10 | 20-600 | 1"30' | 7.5 |
|
|
10 | 3200 | 6-8 | 20-600 | 1"45' | 11 |
|
|
12 | 3200 | 6-8 | 20-800 | 2" | 15 |
|
|
16 | 3200 | 5-7 | 20-800 | 2" | 18.5 |
|
|
20 | 3200 | 4-6 | 20-800 | 2"30' | 30 |
|
|
25 | 3200 | 4-6 | 20-800 | 3" | 37 |
|
|
30 | 3200 | 3-5 | 20-800 | 3"30' | 45 |
|
|
40 | 3200 | 3-5 | 20-800 | 4" | 55 |
| الموديل | سمك القص (mm) | عرض القص (mm) | الأشواط (في دقيقة واحدة) | نطاق الزاوية الخلفية (mm) | زاوية القص | قدرة المحرك (kw) |
|
|
60 | 3500 | 3-5 | 5" | 90×4 |
| الموديل | سمك القص (mm) | عرض القص (mm) | الأشواط (في دقيقة واحدة) | نطاق الزاوية الخلفية (mm) | زاوية القص | قدرة المحرك (kw) |
|
|
4 | 4000 | 8-10 | 20-600 | 1"30' | 5.5 |
|
|
6 | 4000 | 8-10 | 20-600 | 1"30' | 7.5 |
|
|
8 | 4000 | 6-8 | 20-600 | 1"30' | 11 |
|
|
10 | 4000 | 6-8 | 20-600 | 1"45' | 15 |
|
|
12 | 4000 | 6-8 | 20-800 | 2" | 18.5 |
|
|
16 | 4000 | 3-5 | 20-800 | 2" | 18.5 |
|
|
20 | 4000 | 4-6 | 20-800 | 2"30' | 30 |
| الموديل | سمك القص (mm) | عرض القص (mm) | الأشواط (في دقيقة واحدة) | نطاق الزاوية الخلفية (mm) | زاوية القص | قدرة المحرك (kw) |
|
|
4 | 5000 | 7-9 | 20-600 | 1"30' | 5.5 |
|
|
6 | 5000 | 7-9 | 20-600 | 1"30' | 7.5 |
|
|
8 | 5000 | 5-7 | 20-800 | 1"30' | 15 |
|
|
12 | 5000 | 5-7 | 20-800 | 2" | 22 |
| الموديل | سمك القص (mm) | عرض القص (mm) | الأشواط (في دقيقة واحدة) | نطاق الزاوية الخلفية (mm) | زاوية القص | قدرة المحرك (kw) |
|
|
4 | 6000 | 5-7 | 20-800 | 1"30' | 7.5 |
|
|
6 | 6000 | 6-7 | 20-800 | 1"30' | 7.5 |
|
|
8 | 6000 | 4-6 | 20-800 | 1"30' | 15 |
|
|
12 | 6000 | 4-6 | 20-800 | 2" | 22 |
|
|
50 | 6000 | 3-5 | 4"30' | 90×5 |
| الموديل | سمك القص (mm) | عرض القص (mm) | الأشواط (في دقيقة واحدة) | نطاق الزاوية الخلفية (mm) | زاوية القص | قدرة المحرك (kw) |
| |
8 | 8000 | 3-5 | 20-800 | 1"30' | 15 |
| |
12 | 8000 | 3-5 | 20-800 | 2" | 22 |
