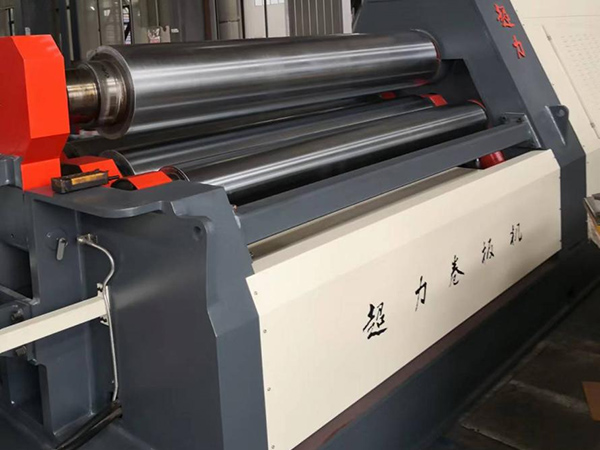

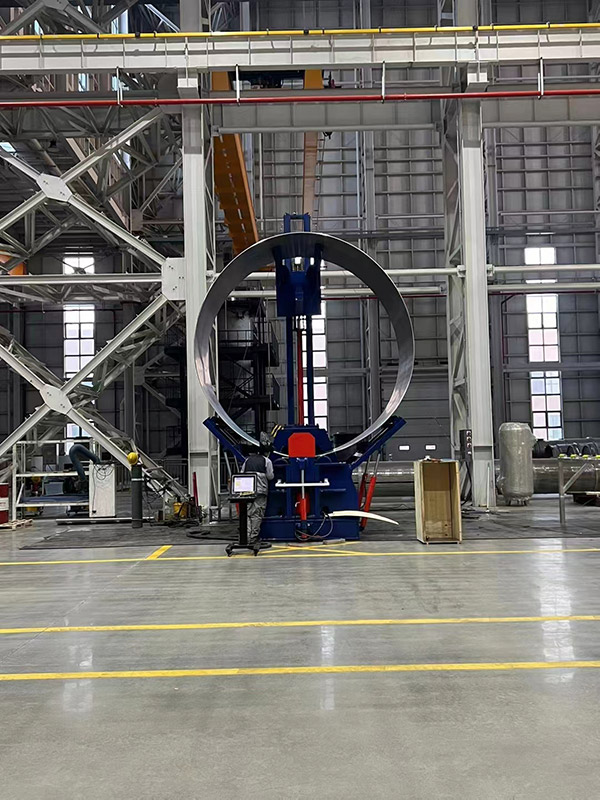

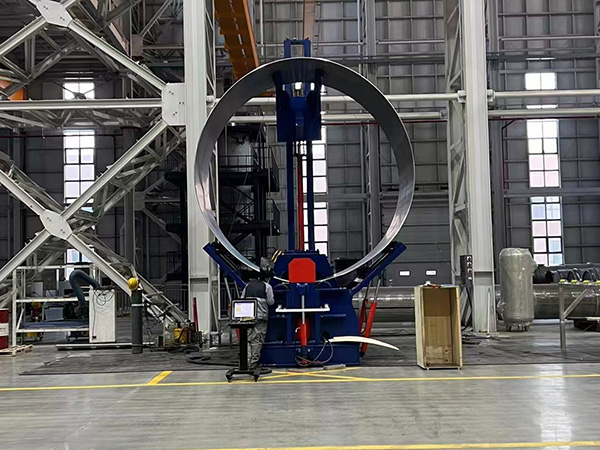

ماكينة لف الألواح المعدنية الميكانيكية ذات ثلاث أسطوانات

طلب سعر الآن

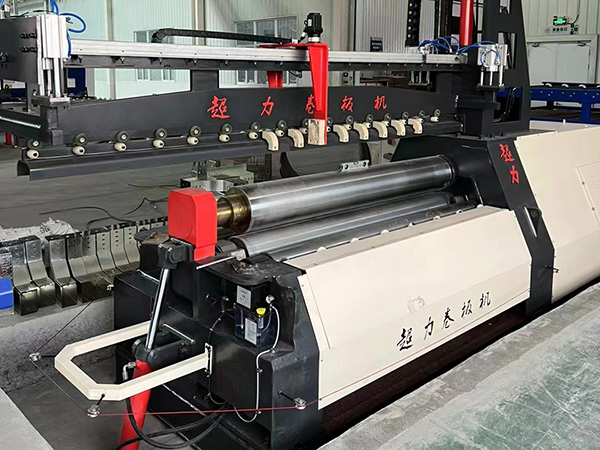

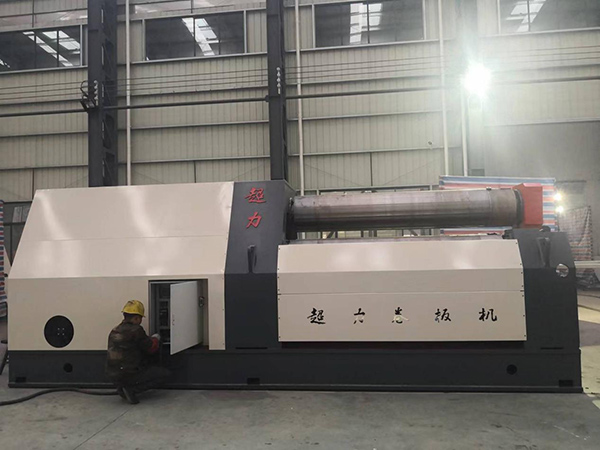

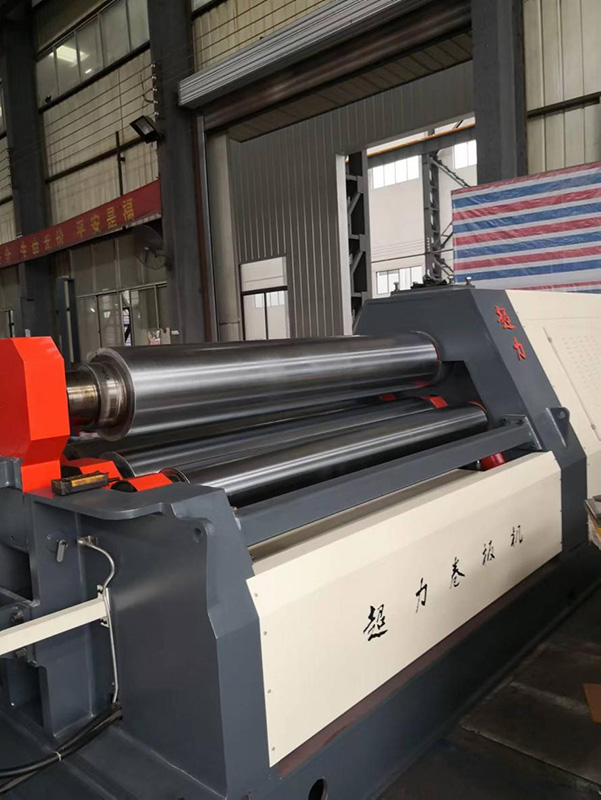

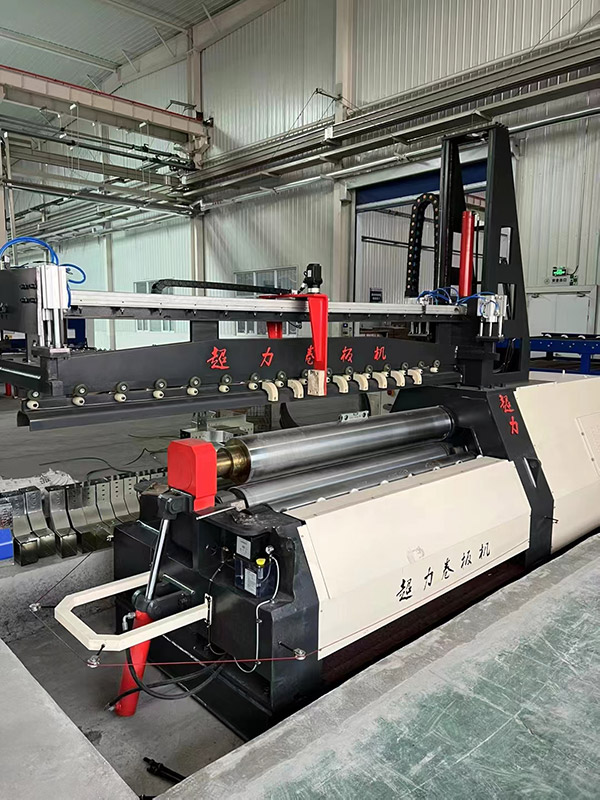

ماكينة لف الألواح المعدنية ذات أربع أسطوانات

4-Roll Plate Bending Machine

ماكينة لف الألواح المعدنية ذات أربع أسطوانات CNC تتميز بوظيفة الثني المسبق لأطراف الصفائح المعدنية، مما يسمح بمعالجة فعالة للحمل الفردي دون الحاجة إلى تقليب المادة. تعمل أسطوانة العمل العلوية بمثابة أسطوانة القيادة الرئيسية، بينما يتم تشغيل حركة الأسطوانات السفلية والجانبية هيدروليكياً. تعمل أسطوانة العمل العلوية بمثابة أسطوانة تشغيل رئيسية، بينما يتم تشغيل حركة الأسطوانات السفلية والجانبية هيدروليكياً. يتم التحكم في هذا الإعداد بواسطة الكمبيوتر لضمان التسوية الآلية الدقيقة ولعرض التعديلات على الشاشة لسهولة المراقبة.

يتم تشغيل عمليات الإمالة وإعادة الضبط لمعدات ثني الألواح هيدروليكياً، كما تساعد آلية التوازن في الطرف الخلفي للأسطوانة العلوية في إزالة قطع العمل والأشكال الأسطوانية بسهولة بعد الدرفلة. لمزيد من الراحة والمرونة، تم تجهيز ماكينة ثني الألواح لدينا بوحدة تحكم مستقلة متحركة تسمح للمشغلين بضبط الأوضاع حسب الحاجة.

تعتبر السلامة أولوية بالنسبة لنا عند تصميم وتصنيع معدات ثني الصفائح الخاصة بنا، ولهذا السبب تم تجهيز ماكينة ثني الصفائح ذات الأربع بكرات بأجهزة التعشيق لمنع وقوع الحوادث أثناء التشغيل. بفضل ميزاتها الشاملة والدقة العالية والواجهة سهلة الاستخدام، تعد ماكينات ثني الألواح CNC الخاصة بنا حل مثالي لمتطلبات درفلة الألواح CNC الحديثة، مما يوفر كفاءة عالية وموثوقية في مهام تشكيل المعادن.

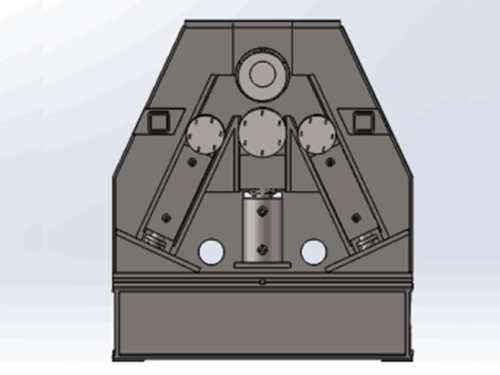

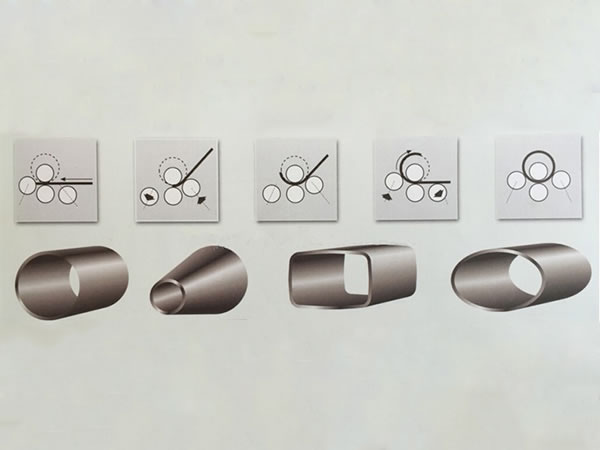

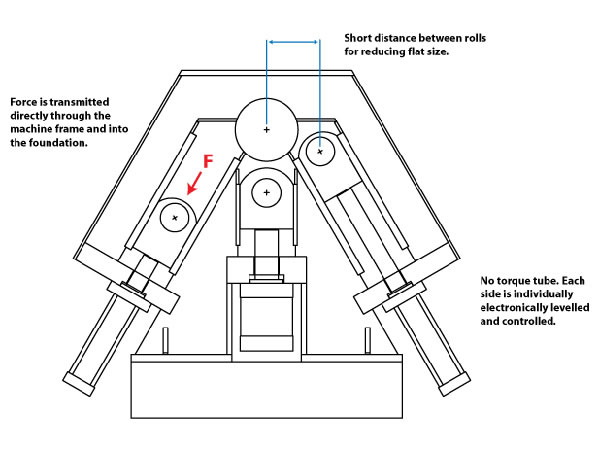

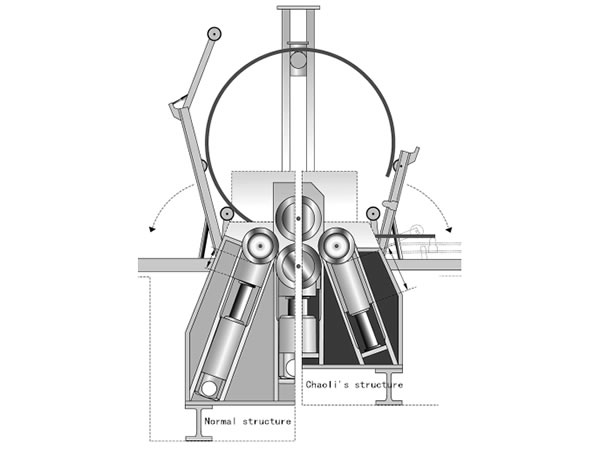

مخطط عملية درفلة اللوح

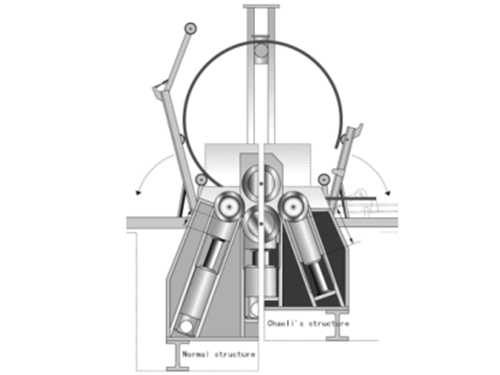

بفضل نظام التوجيه المستقيم، يتم نقل لفات التشكيل وإجبارها مباشرة على الأسطوانة الهيدروليكية. لا توجد نقاط تآكل للحمل أو ضغوط التوائية في معدات درفلة الألواح ذات 4 أسطوانات مما يتداخل مع توازي الأسطوانة ودقتها، مما ساهم في عمر خدمة طويل، ونتيجة درفلة متسقة، وصيانة مريحة. الخط المركزي لأسطوانة التشكيل قريب من خط أسطوانة القرص، مما يسمح للمناطق المسطحة المرتبطة بالثني المسبق أن تكون صغيرة ومتسقة. بالإضافة إلى ذلك، قامت شركة Chaoli بتنظيم الأسطوانات الهيدروليكية ذات الفعل المباشر من أجل الثني المسبق إلى الحد الأقصى لقدرة الدرفلة.

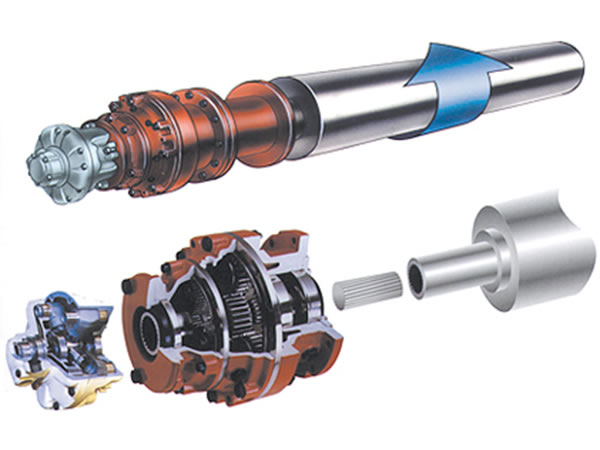

إن أسطوانات ماكينة ثني الصفائح يتم تشغيلها بشكل مستقل بواسطة محركات تروس كوكبية، مما يزيل أنظمة النقل المعقدة التي لا تتميز بكفاءة استخدام الطاقة. يتم تسليم أكثر من 98% من الطاقة الناتجة إلى سطح الأسطوانة. علاوة على ذلك، فإن القوابض وأجهزة المزامنة المعقدة ليست ضرورية أيضاً.

تتميز المحامل الكروية بكفاءة عالية في استخدام الطاقة، مما أدى إلى التخلص من البطانات وتحمل التشغيل الضروري. إن فقدان الطاقة الذي يتم امتصاص من 25 إلى 30% بواسطة البطانات البرونزية للتغلب على الاحتكاك المتأصل.

التطبيقات

يتم استخدام ماكينات ثني الصفائح ذات 4 أسطوانات لدينا على نطاق واسع من قبل الصناعات التي تبحث عن الدقة وتعدد الاستخدامات في عمليات اللف. مناسبة لقطاعات مثل الطاقة، والنقل، والنفط، والبتروكيماويات، وتصنيع الغلايات، وبناء السفن، والطاقة المائية، والهياكل المعدنية، تتفوق ماكينة ثني الألواح هذه في إنشاء قطع عمل أسطوانية وقوسية ومخروطية ومربعة ومختلفة ذات أشكال فريدة. إن قدرتها على التعامل مع مجموعة واسعة من الأشكال تجعله لا غنى عنه للمشاريع التي تتطلب دقة وكفاءة عالية.

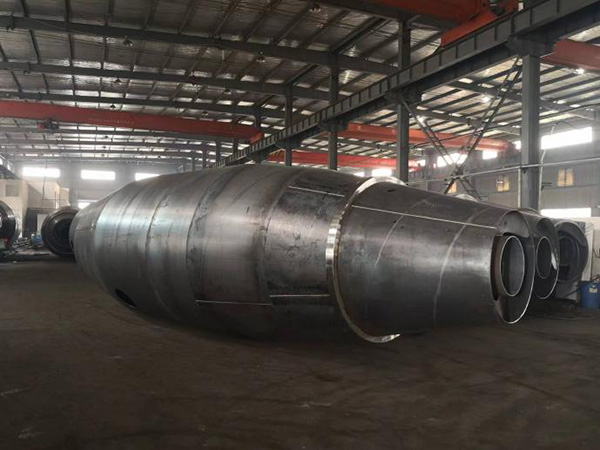

أسطوانة الخلط لشاحنة خلط الخرسانة

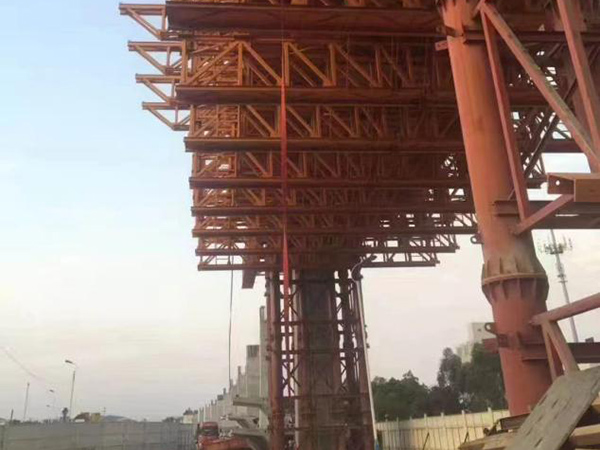

صب الجسور

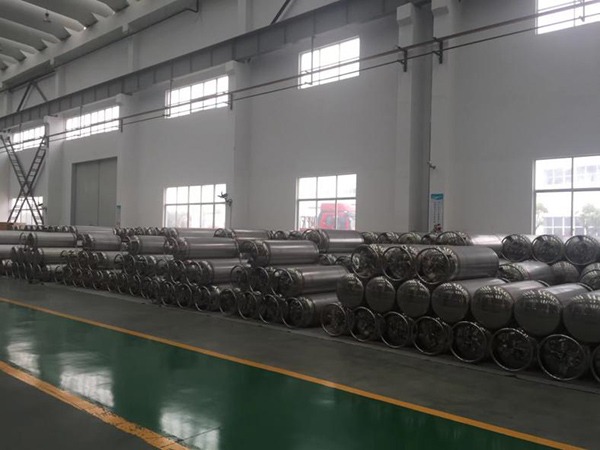

خزان التخزين LNG

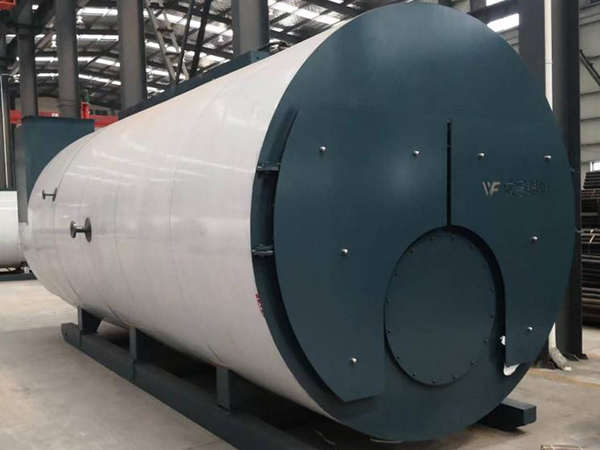

الغلايات

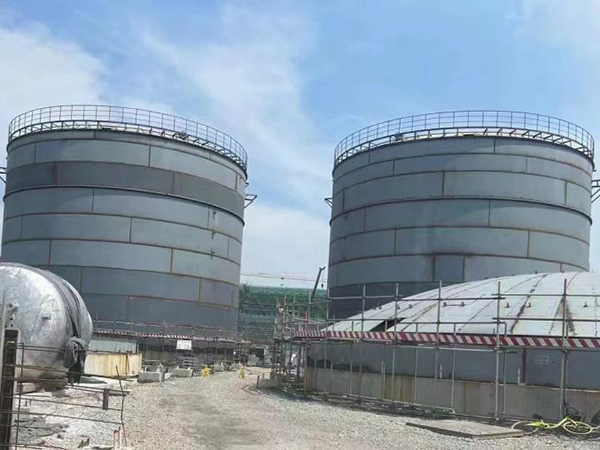

صوامع فولاذية

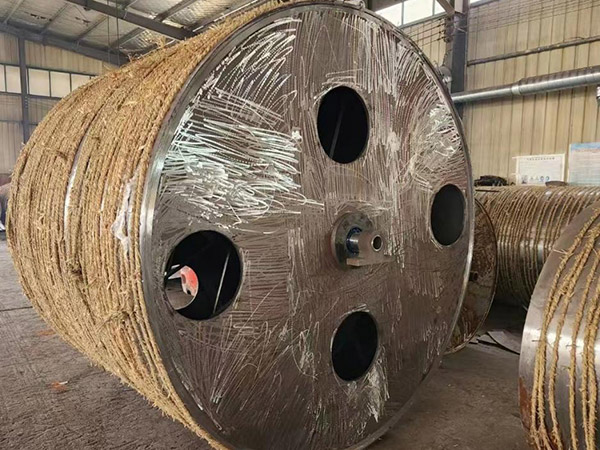

مجفف أسطواني

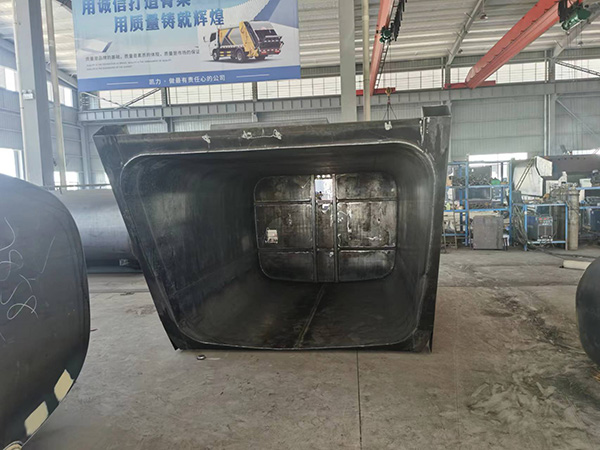

جسم صندوق الشاحنة

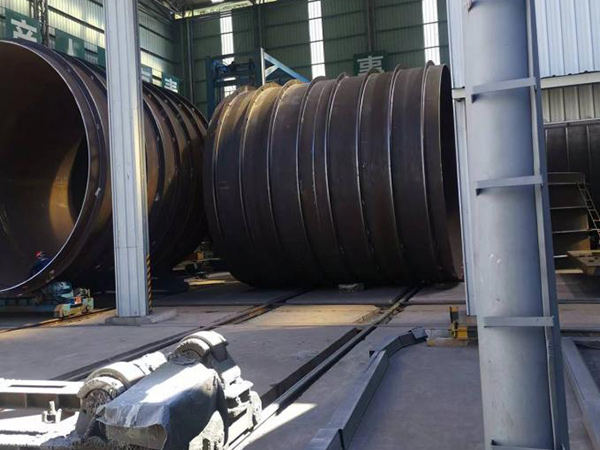

أوعية الضغط

عينات المنتجات النهائية

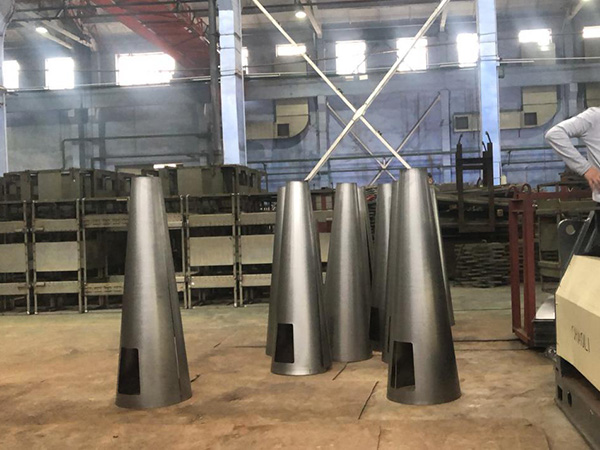

T1.2×H1200×Ø150 ×Ø400mm (SS304)

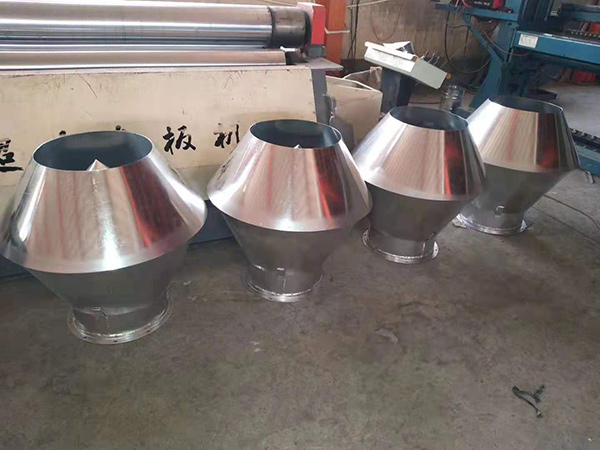

T1.2×H1200×Ø150 ×Ø400mm (SS304)

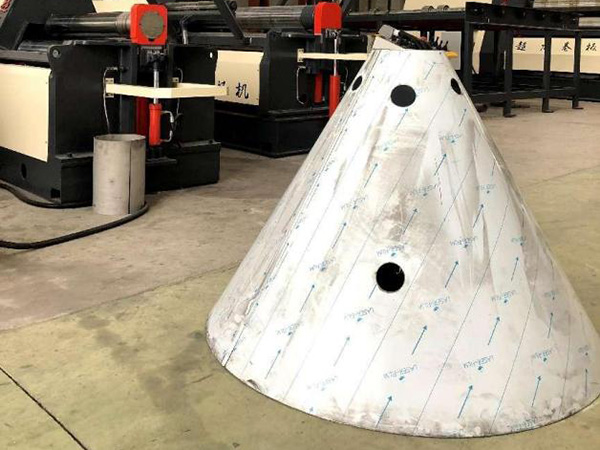

T3×H1250×Ø220 ×Ø1300mm (SS304)

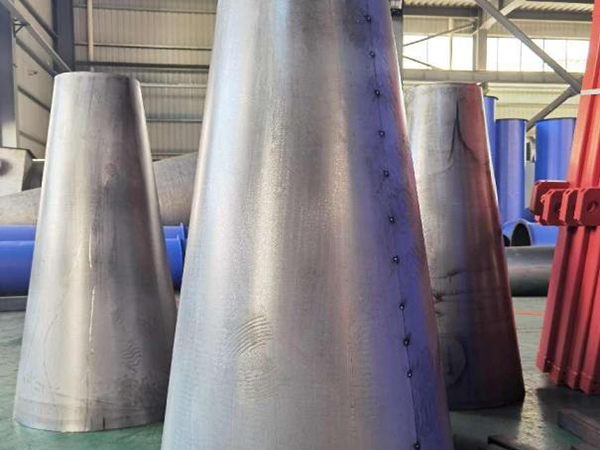

T6×H3000×Ø450 ×Ø1500mm (SS304)

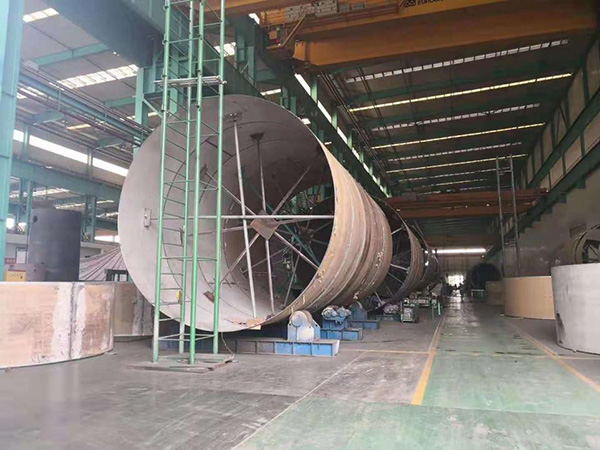

T8×W2500 ×Ø5800mm (ستانلس ستيل)

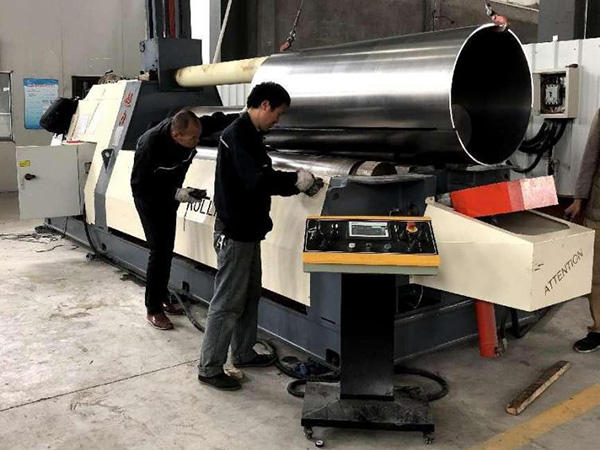

T12×W2000 ×Ø800mm (5052 سبيكة الألومنيوم)

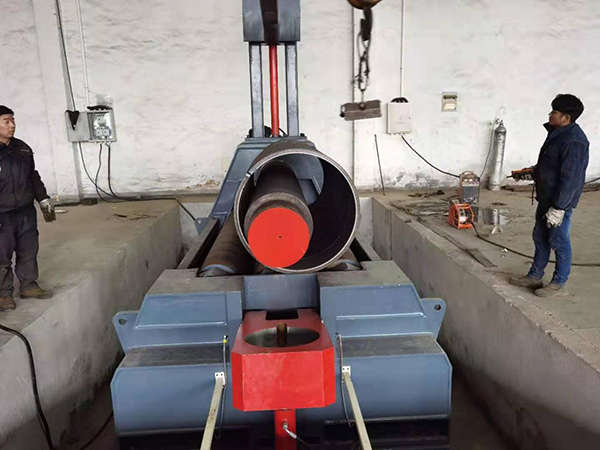

T35×W2000 ×Ø800mm (Q355)

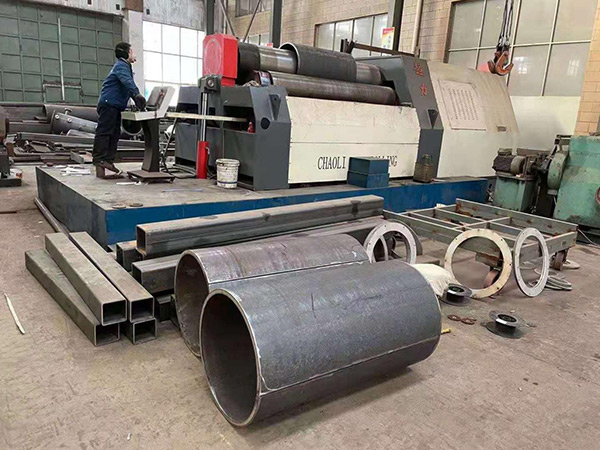

T30×W1600 ×Ø800mm (Q355)

المواصفات الفنية لماكينة لف الألواح المعدنية ذات أربع أسطوانات

الموديل	حد الخضوع الألواح المعدنية (Mpa)	أقصى سمك (سمك الثني المسبك) (mm)	أقصى عرض للدلفنة (mm)	قطر الأسطوانة العلوية (mm)	قطر الأسطوانة السفلية (mm)	قطر الأسطوانة الجانبية (mm)	قدرة المحرك (kW)	أدنى قطر لأقل تحميل كامل (mm)
W12-4×1500	245	4(3)	1500	150	130	120	4	250
W12-5×1500	245	5(4)	1500	160	160	150	4	260
W12-6×1500	245	6(5)	1500	186	180	150	5.5	285
W12-8×1500	245	8(6)	1500	210	180	150	5.5	320
W12-6×2000	245	6(5)	2000	210	180	150	5.5	340
W12-8×2000	245	8(6)	2000	230	210	170	7.5	380
W12-6×2500	245	6(5)	2500	240	220	170	7.5	400
W12-10×2000	245	10(8)	2000	250	230	170	7.5	430
W12-8×2500	245	8(3)	2500	250	230	170	7.5	440
W12-12×2000	245	12(10)	2000	270	250	200	11	480
W12-10×2500	245	10(8)	2500	280	250	200	11	490
W12-16×2000	245	16(12)	2000	330	300	240	15	560
W12-12×2500	245	12(10)	2500	320	300	240	15	550
W12-20×2000	245	20(16)	2000	350	330	250	18.5	600
W12-16×2500	245	16(12)	2500	360	340	250	18.5	600
W12-20×2500	245	20(16)	2500	380	340	280	22	650
W12-25×2000	245	25(20)	2000	380	340	280	22	650
W12-25×2500	245	25(20)	2500	420	380	320	30	750
W12-20×3000	245	20(16)	3000	420	380	320	30	750
W12-30×2500	245	30(25)	2500	480	460	340	37	850
W12-25×3000	245	25(20)	3000	480	460	340	37	850
w12-40×2500	245	40(32)	2500	520	500	400	45	1000
W12-40×3000	245	40(32)	3000	560	540	420	45	1200
W12-45×3000	245	45(35)	3000	600	560	460	55	1500
W12-50×3000	245	50(40)	3000	620	600	470	55	1700
W12-60×3200	245	60(50)	3200	650	620	500	75	1800
W12-70×3200	245	70(55)	3200	700	650	560	90	2000
W12-80×3200	245	80(65)	3200	800	750	640	90	2000
W12-100×3200	245	100(80)	3200	860	800	700	110	2000
W12-120×3200	245	120(100)	3200	930	900	750	130	2500
W12-150×3500	245	150(120)	3200	1000	950	800	150	3000

الخصائص

ماكينة لف الألواح المعدنية ذات أربع أسطوانات

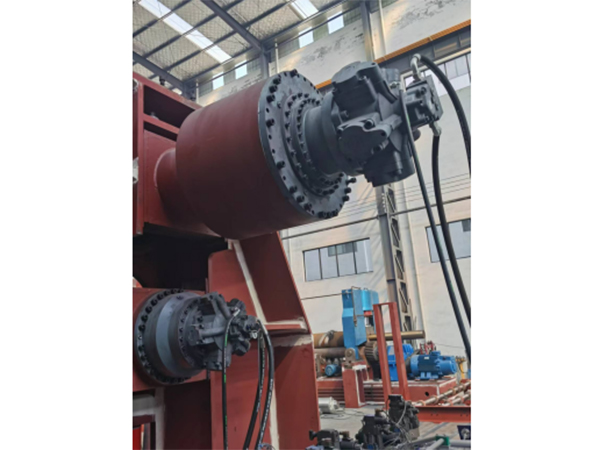

تتميز المحركات ثنائية الدفع بمكابح ميكانيكية وصمامات توازن ثنائية الاتجاه، مما يضمن سلامة معززة من خلال آليات الكبح المزدوجة. يوفر هذا التصميم المحسن متانة عالية وأداء موثوق.

مجهزة بهيكل توجيه خطي متطور للخدمة الشاقة، مما يوفر قدرة تحميل أعلى وقدرة على تحمل وزن وعزم دوران أكبر.

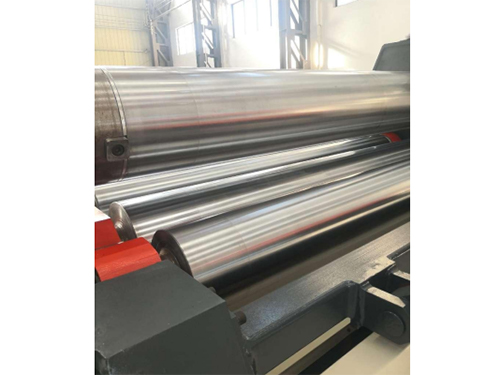

أعمدة الأسطوانة ذات الجودة العالية مصنوعة من مواد مطروقة وتخضع لعمليات معالجة حرارية وتصلب صارمة. ويتم بعد ذلك صقل الأسطح لضمان أداء أكثر كفاءة.

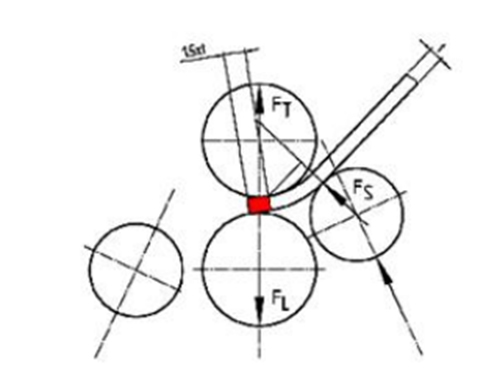

يوفر نظام CEIA® للثني المسبق نتائج استثنائية، مما يضمن تقليل الحافة المستقيمة عند رأس اللوحة إلى أقل من 1.5 مرة من سمك اللوحة، مما يعزز دقة الثني الإجمالية.

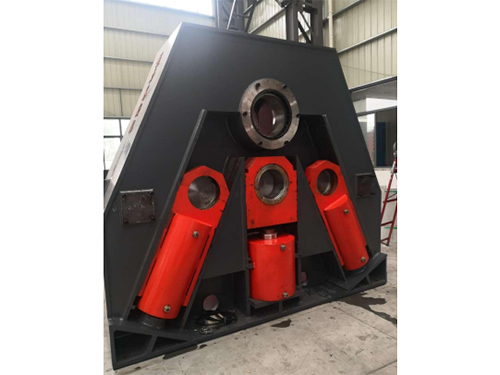

نظام الأسطوانة الجانبية الهيدروليكية المقلوبة CIOC®

من خلال دمج الأسطوانة والمنزلق في وحدة مصبوبة واحدة، يتم زيادة منطقة التلامس بين المنزلق والقضيب بشكل كبير، مما يعزز استقرار حركة الأسطوانة الجانبية.
يؤدي الجمع بين الأسطوانة والمنزلق إلى تقصير طول السكة وتقليل الارتفاع الإجمالي ومركز ثقل آلة الثني، مما يؤدي إلى انخفاض تكاليف البناء.
يحمي هيكل التثبيت المقلوب موانع التسرب، مما يطيل عمر الأسطوانة ويقلل من تكرار عمليات الصيانة والإصلاحات.

بفضل نظام الثني CECB® المبتكر، من الممكن إنتاج مخاريط بأقطار أصغر بكثير، مما يعزز الدقة والتنوع في تشكيل المعادن.

يشتمل نظامنا الهيدروليكي عالي المستوى والمطور بشكل مستقل على التحكم في الصمامات، والتحكم النسبي في الصمامات، وأنظمة المؤازرة الكهروهيدروليكية.

مجهزة بأنظمة Siemens PLC المتقدمة (S7-200، S7-1200) وأنظمة التحكم الصناعية IPC المتطورة للحصول على أداء وموثوقية فائقين.

المكونات القياسية

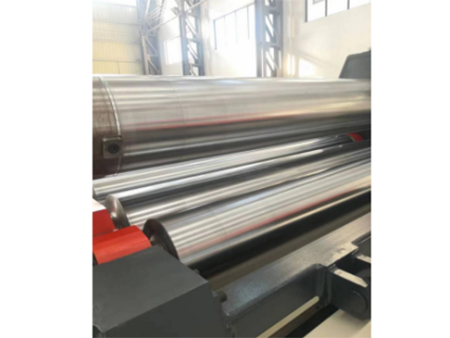

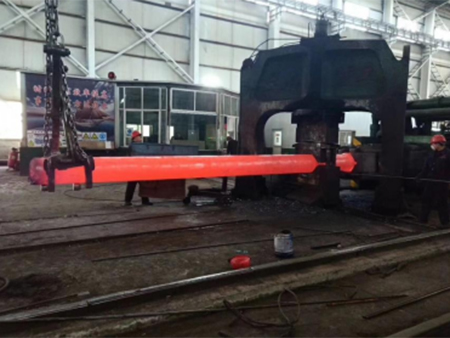

أعمدة أسطوانية مشكلة بالطرق مصنوعة من مادة 42CrMo

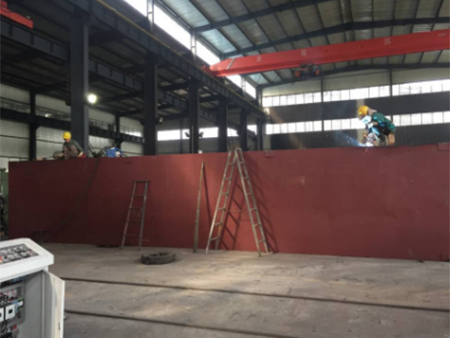

يتم تلدين الأقواس الملحومة لتخفيف الضغط
تخضع بكراتنا لعمليات معالجة حرارية متقدمة، بما في ذلك التقسية والتبريد والتلميع الدقيق لضمان المتانة والأداء الفائقين.

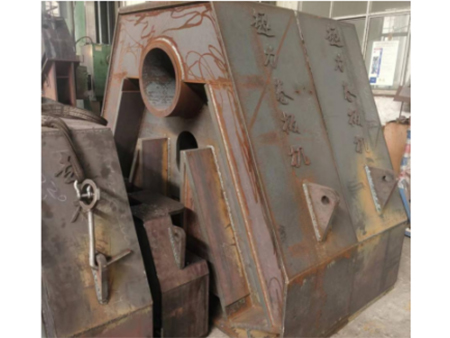

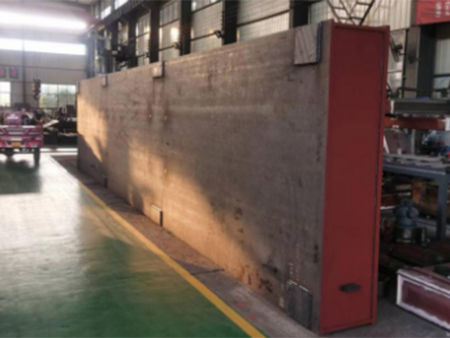

هيكل ملحوم للخدمة الشاقة مصمم بهيكل إطار قوي لضمان القوة والثبات

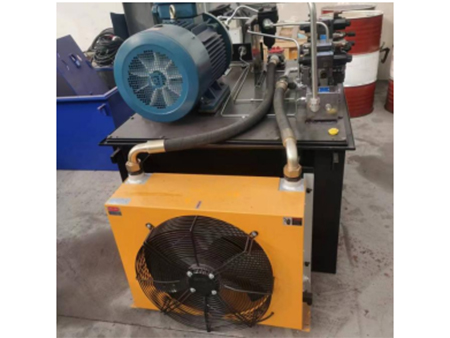

نظام التبريد الهواء

المكونات الاختيارية

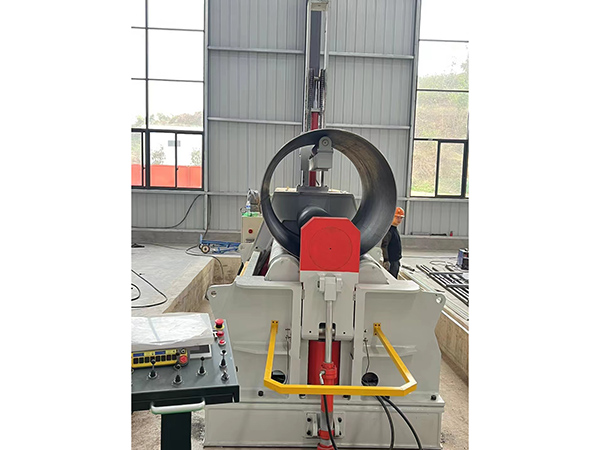

الدعم العلوي (يدعم ثني قطع العمل بأقطار كبيرة)

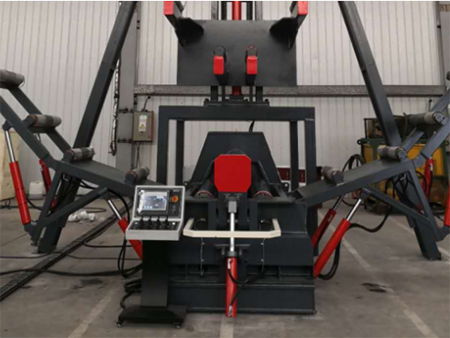

الدعم الجانبي

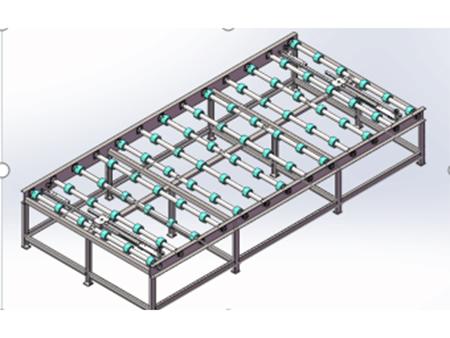

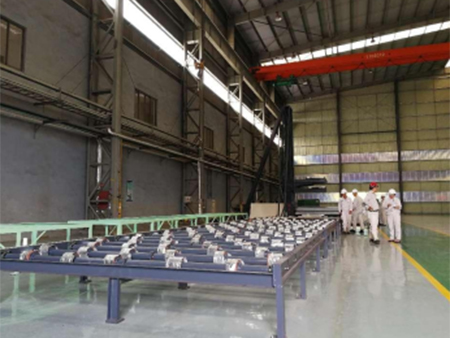

طاولة تغذية بالأسطوانة

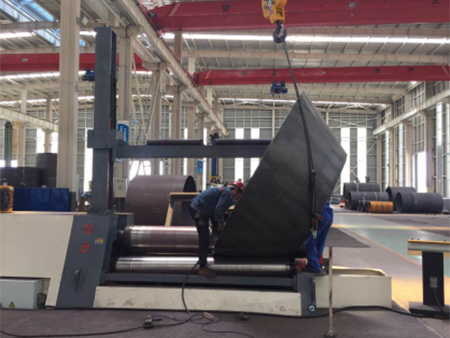

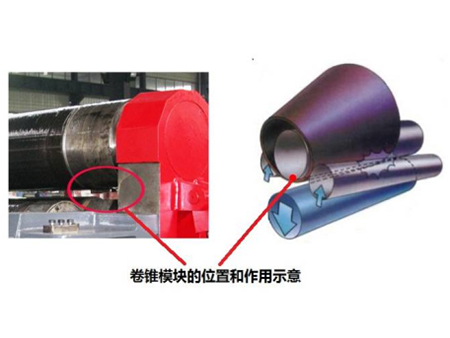

جهاز ثني مخروطي

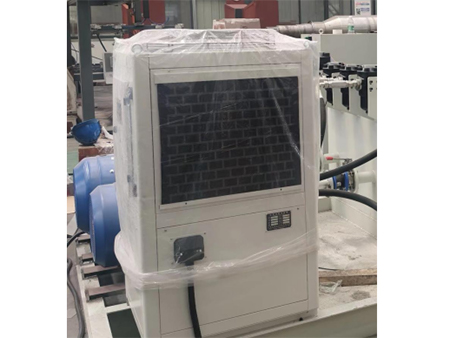

نظام التبريد بالهواء

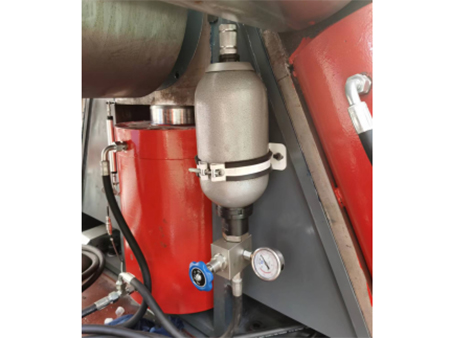

مراكم هيدروليكي
